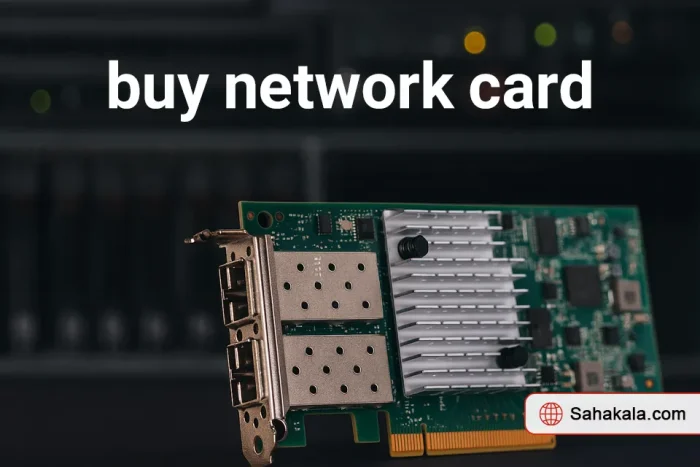

راهنمای انتخاب کارت شبکه برای سرور های HP

فاکتور های کلیدی در انتخاب کارت شبکه

1 ـ نوع اتصال یا Interface Type

اتصال با کابل مسی Ethernet (RJ-45)

رایج ترین و در دسترس ترین نوع اتصال برای سرور ها می҅باشد که همچنین شامل ویژگی های زیر می‌باشد:

• از کابل های مسی Cat 5e، Cat 6، Cat 7 و .. استفاده می‌کند
• سرعتی که این مدل ارتباط می‌تواند ارائه کند: 100Mb، 1Gb، 2.5GB، 5Gb و ، 1Gb، 2.5GB و 10Gb
• این نوع اتصال معمولا برای سرور هایی که نیاز به اتصال ارزان و پایدار دارند استفاده می‌شود
• فاصله پشتیبانی این نوع اتصال معمولا تا 100 متر می‌باشد که البته بسته به نوع کابل این مسافت قابل تغییر است و ممکن است بیشتر یا کمتر بشود

این نوع اتصال برای سرور های کوچک، دفاتر و شبکه های داخلی کوچک که ترافیک کاری آنها با سرور بالا نیست پیشنهاد می‌شود.

 اتصال با فیبر نوری SFP – SFP+ – SFP28

این نوع اتصال پرسرعت بوده و مخصوص دیتاسنتر ها و مجازی سازی می‌باشد که این مدل اتصال دارای ویژگی های زیر می‌باشد:

• SFP (1Gbps) – SFP+ (10Gbps) – SFP28 (25Gbps)
• از ماژول های فیبر نوری پشتیبانی می‌کند
• تاخیر بسیار پایینی دارد و مخصوص شبکه های پر سرعت می‌باشد
• این مدل اتصال تا 10 کیلومتر یا بیشتر بسته به نوع ماژول می‌باشد.

این نوع اتصال برای دیتاسنتر ها ، مجازی سازی و ارتباط بین سرور ها با سوییچ های پر سرعت مناسب می‌باشد.

اتصال QSFP+ – QSFP28 و HPC

این نوع اتصال بسیار سریع برای محاسبات سنگین و ارتباط بین سرور ها استفاده می‌شود که شامل ویژگی های زیر می‌باشد:

• QSFP+ (40 Gbps) – QSFP28 (100Gbps)
• از کابل فیبر نوری یا DAC پشتیبانی میکند
• تاخیر بسیار کمتر و سرعت بسیا بیشتری نسبت به اتصالات قبلی دارد
• هزینه راه اندازی این اتصال نسبت به اتصالات قبلی بسیار بالاتر می‌باشد

این نوع اتصال برای دیتاسنتر های پیشرفته، HPC و ارتباطات بین سرور ها با سرعت بالا مناسب می‌باشد.

اتصال Fiber Channel (FC) با SAN استوریج

اتصال اختصاصی برای شبکه های ذخیره سازی می‌باشد. که این نوع اتصال شامل ویژگی های زیر می‌باشد:

• مخصوص سرور هایی که به استوریج های SAN متصل می‌شوند.
• سرعت رایج این نوع اتصال شامل 8 Gbps، 16 Gbps و 32 GBps می‌باشد
• از فیبر نوری استفاده می‌کند و تاخیر بسیار پایینی دارد.
• ارتباط مستقیم با HPE، HPE 3PAR، HPE MSA و سایر SAN ها

این نوع اتصال برای استوریج های SAN، دیتاسنتر های پیشرفته و سرور های HP متصل به استوریج مناسب می‌باشد.

اتصال InfiniBand برای پردازش های سنگین

این اتصال از سرعت بسیار بالا و تاخیر پایینی برخوردار می باشد که مخصوص سوپر کامپیوتر ها می‌باشد که همچنین دارای ویژگی های زیر می‌باشد:

• استفاده در سرور های هوش مصنوعی
• معمولا دارای سرعت های 200Gbps،100Gbpsو 400Gbps می باشد.
• تاخیر بسیار پایین در حد چند نانو ثانیه دارد.
• از RDMA (Remote Direct Memory Access) پشتیبانی می‌کند

این نوع اتصال برای پردازش های علمی، Machine learning و شبیه سازی های پیچیده مناسب می‌باشد.

کدوم نوع اتصال بهتر می‌باشد

• برای کاربرد های عمومی و شبکه های اداری اتصال نوع Ethernet بهترین انتخاب می‌باشد.
• برای دیتاسنتر ها و سرور های مجازی اتصال نوع SFP، SFP+ یا SFP28 مناسب می‌باشد
• برای HPC و ارتباط سریع بین سرور ها اتصال نوع QSFP+ یا QSFP28 گزینه مناسبی است.
• تنها انتخاب برای ارتباط با SAN Storage ها اتصال FC می‌باشد
• برای سوپر کامپیوتر ها و هوش مصنوعی InfiniBand بهترین گزینه است.

2 ـ سرعت و پهنای باند

چرا سرعت و پهنای باند کارت شبکه مهم است؟

• • تاثیر مستقیم روی عملکرد سرور، مخصوصا در دیتاسنتر ها و محیط های مجازی سازی دارد
  • کاهش تاخیر (Latency) و افزایش بهره وری شبکه
  • تاثیر مستقیم روی انتقال داده بین سرور ها، استوریج ها و کاربران دارد.

مقایسه سرعت‌های مختلف کارت‌های شبکه سرور :

نکته:  پهنای باند واقعی همیشه کمتر از مقدار تئوری می‌باشد، چون فاکتورهایی مثل Overhead  شبکه، نوع کابل و پروتکل‌ ها تاثیر گذار هستند.

کدام سرعت برای سرورهای HP مناسب است؟

• 1 GbE:

برای سرور های معمولی، شبکه های اداری و ارتباطات ساده استفاده می‌شود. همچنین ارزان و پایدار نیز هستند

• 10 GbE:

انتخابی ایده آل برای سرور های مجازی سازی و دیتاسنتر ها می‌باشد و از کابل فیبر نوری SFP+ و کابل مسی Cat6A استفاده می‌کند.

• 25 GbE:

گزینه ای مناسب برای دیتاسنتر های مدرن و ارتباط سرور با استوریج های پر سرعت می‌باشد و از اتصال نوع SFP28 استفاده می‌کند

• 40 GbE:

برای ارتباط بین سرور ها استفاده می‌شود و از QSFP+ استفاده ‌می‌کند.

• 100 GbE و بالاتر:

مخصوص ابر کامپیوتر ها، محاسبات علمی، هوش مصنوعی و یادگیری ماشین می‌باشد و از QSFP28 یا InfiniBand استفاده می‌کند.

تکنولوژی‌هایی که روی سرعت و پهنای باند تأثیر می‌گذارند

• NIC Teaming / Bonding:

ترکیب چند کارت شبکه برای افزایش پهنای باند و افزونگی

• SR-IOV (Single Root I/O Virtualization):

بهبود عملکرد در مجازی سازی

• RDMA (Remote Direct Memory Access):

کاهش تاخیر شبکه در سرعت های 25 GbE به بالا

• TCP Offload Engine (TOE):

کاهش بار پردازنده سرور در پردازش بسته های شبکه

3 ـ تعداد پورت ها

تعداد پورت ها یکی از موارد مهم در انتخاب کارت شبکه برای سرور HP می‌باشد. بسته به نیاز و معماری شبکه، تعداد پورت های شبکه می‌تواند تاثیر زیادی در عملکرد، انعطاف پذیری و افزونگی (Redundancy) شبکه داشته باشد.

تعداد پورت‌ها و تأثیر آن بر عملکرد شبکه

• کارت ‌های شبکه تک پورت

برای شبکه های ساده و کوچک که نیاز به پهنای باند زیاد با تقسیم بار ندارد مناسب می‌باشد. که معمولا برای اتصال به شبکه های 1 GbE یا 10 GbE استفاده می‌شود.

• کارت شبکه 2 پورت

برای کاهش بار شبکه تقسیم بار بین دو پورت استفاده می‌شود و می‌توانند در سرور های مجازی سازی یا میزبانی سرویس های مختلف نقش داشته باشند همچنین میتواند برای افزونگی استفاده شود به این صورت که در صورت خرابی یک پورت، پورت دیگر همچنان به کار خود ادامه دهد و مانع از ایجاد قطع شدن ارتباط با سرور شود.

• کارت شبکه 4 پورت:

برای دیتاسنتر ها و سرور هایی که بار کاری زیادی دارند گزینه مناسب تری می‌باشند و می‌توانند با توزیع باز بین پورت ها پهنای باند بالاتری را فراهم کنند. همچنین برای افزونگی  و دسترسی بالا (High Availability) هم بسیار مفید هستند.

برای سرور هایی که در بیشتر از یک شبکه نیز فعالیت می‌کنند مناسب می‌باشند.

افزونگی (Redundancy) با تعداد پورت ها

افزونگی یعنی اینکه در صورت خرابی یکی از پورت ها، پورت دیگری به طور خودکار وارد عمل بشه تا اتصال شبکه برقرار بماند. این ویژگی در سرور های حیاتی که هیچ گونه قطعی را نمی‌پذیرند بسیار مهم می‌باشد.

همچنین با استفاده از چند پورت در یک کارت شبکه، می‌توان NIC Teaming راه اندازی کرد  تا پهنای باند ترکیبی بیشتری به دست آورد و در صورت خرابی یکی از پورت ها، پورت های دیگر به کار خود ادامه دهند.

که برای انجام این کار به کارت های دو پورت و چهار پورت نیاز داریم.

انتخاب تعداد پورت ‌ها بر اساس نوع کاربرد

• برای شبکه‌ های کوچک و اداری:

کارت های تک پورت معمولا برای شبکه های ساده که نیاز به افزونگی یا پهنای باند بالا ندارند مناسب هستند. مثلا برای یک فایل سرور یا یک وب سرور در یک شبکه کوچک.

• برای سرور های مجازی سازی و دیتاسنتر:

کارت های دو پورت یا چهار پورت مورد مناسبی میباشند تا هم بتوان به شبکه های مختلف سرویس دهی کرد هم ترافیک کاری سرور را روی پورت ها تقسیم کرد.

• برای ارتباط بین سرور ها در دیتاسنتر:

کارت‌ های چهار پورت یا بیشتر برای سرور هایی که نیاز به اتصال به شبکه ‌های مختلف یا پهنای باند بالا دارند، توصیه می‌شود. این نوع کارت ‌ها باعث می‌شوند که سرور ها بتوانند به صورت همزمان با چندین دستگاه و شبکه ارتباط برقرار کنند.

نکات کلیدی در انتخاب تعداد پورت ‌ها

• نحوه استفاده از شبکه: آیا سرور فقط یک کار خاص انجام میدهد یا برای چندین وظیفه مختلف مانند مجازی سازی، استوریج، وب و … استفاده می‌شود؟
• نیاز به افزونگی: آیا سرور نیاز به پایداری بالا دارد؟
• پهنای باند مورد نیاز: تعداد پورت ها می‌تواند تاثیر زیادی روی پهنای باند کلی داشته باشد.

با توجه به نکات و سوالات بالا می‌توان تصمیم گرفت که کارت شبکه چند پورت مورد نیاز سرور می‌باشد.

4 ـ سازگاری با سرور های HP

بررسی لیست سازگاری سرور (Hardware Compatibility List – HCL)

شرکت HP لیستی از سخت افزار های سازگار با هر مدل سرور منتشر می‌کند که به عنوان HPE Server Compatibility Matrix یا HCL شناخته می‌شود. در این لیست مشخص شده است که چه کارت های شبکه ای به صورت رسمی با سرور اچ پی  تست شده و سازگار هستند.

نحوه بررسی:

می‌توان از طریق وبسایت رسمی HPE مدل سرور خود را جستجو کنید و لیست کارت های شبکه سازگار را ببینید.

نوع اسلات کارت شبکه:

کارت های شبکه برای نصب روی سرور ها دارای اسلات های مختلفی هستند که باید با سرور HP شما سازگار باشند. که انواع این اسلات ها در ادامه توضیح داده شده است:

• PCIe (Peripheral Component Interconnect Express):

اکثر کارت های شبکه از این نوع می‌باشند که باید قبل از خرید کارت شبکه برای سرور اچ پی بررسی کنید که سرور شما چه نوع و چه تعداد اسلات PCIe دارد.

• FlexibleLOM (LAN on Motherboard):

نوع خاصی از کارت های شبکه به صورت ماژولار روی مادربرد سرور های HP نصب می‌شود.

• OCP (Open Compute Project) Mezzanine:

نوعی کارت شبکه برای سرور های مدرن که در اسلات OCP سرور قرار می‌گیرد. که بیشتر در سرور های HP مخصوص دیتاسنتر استفاده می‌شود.

5 ـ درایور ها و پشتیبانی از سیستم عامل

سازگاری با سیستم عامل سرور (OS Compatibility)

باید مطمئن شوید که کارت شبکه مورد نظر با سیستم عامل سرور شما سازگار است. مثلا: VMware ESXI، Windows Server یا Linux

برخی از کارت های شبکه ممکن است نیاز به نصب دستی داشته باشند، در حالی که برخی دیگر توسط سیستم عامل به صورت پیش فرض شناسایی می‌شوند.

پشتیبانی از نسخه های HP Customizes OS

شرکت HP معمولا نسخه های سفارشی شده ای از سیستم عامل ها مانند HPE Customized ESXi منتشر می‌کند که شامل درایور های مورد نیاز برای سخت افزار های HP است. که باید بررسی شود آیا کارت شبکه انتخابی با این نسخه ها سازگار است یا خیر.

پشتیبانی از ویژگی‌های HP و یکپارچگی با سیستم مدیریت سرور (iLO, HPE OneView)

سرور های HP دارای فناوری های اختصاصی برای مدیریت و مانیتورینگ سخت افزار های خود است که برخی کارت های شبکه از آنها پشتیبانی می‌کنند. که اگر می‌خواهید کارت های شبکه شما در iLO یا HPE OneView قابل مدیریت باشند.

مقایسه کارت های شبکه پرکاربرد HP

نتیجه گیری

انتخاب و خرید کارت شبکه برای سرور اچ پی نیازمند بررسی دقیق نیاز های شبکه، سازگاری با سرور، سرعت و تعداد پورت‌ه ا، پشتیبانی از قابلیت‌ های پیشرفته و نوع اتصال است. استفاده از کارت‌های شبکه اورجینال HP معمولاً باعث سازگاری بهتر، پایداری بیشتر و پشتیبانی قوی ‌تر می‌شود، اما گزینه‌ های متفرقه مانند Intel، Broadcom و Mellanox نیز می‌توانند در برخی موارد راه‌حل‌ های مقرون ‌به ‌صرفه‌ای باشند. اگر قصد دارید حداکثر بهره ‌وری و قابلیت اطمینان را برای سرور های HP خود فراهم کنید، باید بر اساس نیاز های سازمان، نوع سرور، حجم کاری و زیرساخت شبکه بهترین گزینه را انتخاب کنید.
