چگونه خطای Port-Channel Inconsistency در سوئیچ سیسکو را پیدا و برطرف کنیم؟

در نگاه اول، چگونه خطای Port-Channel Inconsistency در سوئیچ سیسکو را پیدا و برطرف کنیم؟ ممکن است یک هشدار ساده در خروجی دستورات CLI یا لاگ سیستم به نظر برسد، اما در عمل، بسیاری از اختلال‌هایی که در پروژه‌های واقعی شبکه دیده می‌شود، ریشه در همین خطای به‌ ظاهر ساده دارد. این مشکل معمولاً زمانی خودش را نشان می‌دهد که مدیر شبکه تصور می‌کند Port-Channel به‌درستی پیاده‌سازی شده، چون لینک‌ها Up هستند و ترافیک عبور می‌کند.

در تجربه پروژه‌های سازمانی، بارها دیده شده که یک Port-Channel فعال، به‌دلیل ناسازگاری تنظیمات بین اینترفیس‌های عضو، باعث Packet Loss، ناپایداری لینک، اختلال در Spanning Tree و حتی Down شدن سرویس‌های حیاتی شده است. تصور اشتباه رایج این است که اگر EtherChannel ساخته شد و چراغ لینک سبز بود، همه‌چیز درست کار می‌کند؛ در حالی که سوئیچ سیسکو در صورت تشخیص ناسازگاری، ممکن است لینک را به‌صورت پنهان Suspend کند یا رفتار غیرقابل پیش‌بینی نشان دهد.

اهمیت این موضوع زمانی بیشتر می‌شود که Port-Channel در لایه Core یا Distribution شبکه استفاده شده باشد؛ جایی که یک تنظیم نادرست می‌تواند کل زیرساخت را تحت تأثیر قرار دهد. به همین دلیل، شناسایی دقیق و رفع اصولی این خطا، صرفاً یک کار روتین نیست، بلکه بخشی از مهندسی صحیح شبکه محسوب می‌شود. در این مقاله، به‌صورت گام‌به‌گام و با نگاه کاملاً عملی بررسی می‌کنیم که چگونه خطای Port-Channel Inconsistency را تشخیص داده و به‌شکل اصولی برطرف کنید.

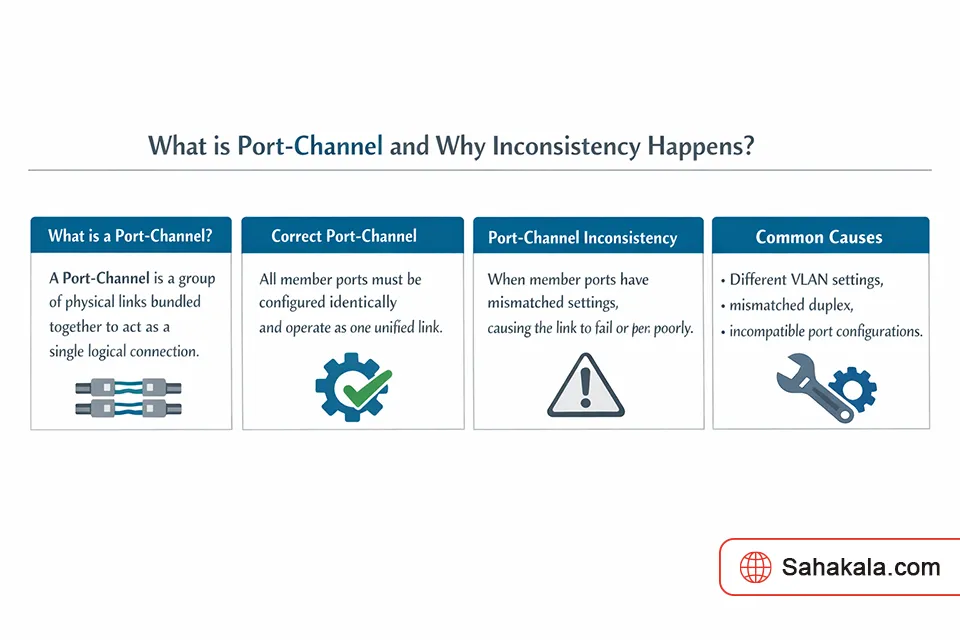

خطای Port-Channel Inconsistency چیست و چرا تنظیم اصولی آن اهمیت دارد؟

برای درک صحیح خطای Port-Channel Inconsistency در سوئیچ سیسکو، ابتدا باید نگاه خود را نسبت به Port-Channel از یک «تجمیع ساده لینک‌ها» به یک «Interface منطقی مستقل» تغییر دهید. در معماری سوئیچ‌های سیسکو، زمانی که چند اینترفیس فیزیکی در قالب EtherChannel تجمیع می‌شوند، سوئیچ دیگر آن‌ها را به‌صورت جداگانه تحلیل نمی‌کند، بلکه تمام رفتار شبکه را بر اساس Interface Port-Channel تصمیم‌گیری می‌کند. این موضوع شامل عبور ترافیک، محاسبات Spanning Tree، سیاست‌های VLAN و حتی برخی مکانیزم‌های کنترلی می‌شود.

خطای Port-Channel Inconsistency دقیقاً زمانی رخ می‌دهد که بین این Interface منطقی و اینترفیس‌های فیزیکی عضو آن، یا حتی بین خود اعضا، ناسازگاری وجود داشته باشد. این ناسازگاری می‌تواند مربوط به تنظیماتی باشد که در نگاه اول جزئی به نظر می‌رسند، اما برای سیستم عامل سوئیچ حیاتی هستند. برای مثال، تفاوت در حالت Trunk یا Access، عدم تطابق VLANهای مجاز، اختلاف در سرعت یا Duplex، یا حتی تنظیم نادرست پروتکل تجمیع لینک مثل LACP، همگی می‌توانند باعث فعال شدن این خطا شوند.

اهمیت تنظیم اصولی Port-Channel زمانی مشخص می‌شود که بدانید سوئیچ سیسکو در مواجهه با این ناسازگاری‌ها، به‌جای نمایش یک خطای واضح و توقف کامل لینک، اغلب سعی می‌کند با Suspend کردن برخی اینترفیس‌ها از بروز مشکلات بزرگ‌تر جلوگیری کند. این رفتار محافظه‌کارانه باعث می‌شود بسیاری از مدیران شبکه متوجه وجود مشکل نشوند و اختلال‌ها را به عوامل دیگری نسبت دهند؛ در حالی که ریشه اصلی، یک Port-Channel ناسازگار است.

در پروژه‌های واقعی، این خطا معمولاً در لایه‌های حساس شبکه مانند Distribution یا Core دیده می‌شود؛ جایی که Port-Channel برای اتصال سوئیچ‌ها یا تجهیزات حیاتی استفاده شده است. به همین دلیل، شناخت دقیق این خطا و درک چرایی بروز آن، اولین قدم برای جلوگیری از ناپایداری‌های پرهزینه و دشوار در شبکه‌های سازمانی محسوب می‌شود.

پیش‌نیازهای فنی قبل از بررسی و رفع خطای Port-Channel Inconsistency

قبل از شروع عیب‌یابی و رفع خطای Port-Channel Inconsistency در سوئیچ سیسکو، لازم است چند پیش‌نیاز فنی به‌دقت بررسی شود. تجربه پروژه‌های واقعی نشان داده است که در بسیاری از مواقع، خود Port-Channel عامل اصلی مشکل نیست، بلکه زیرساخت یا پیش‌فرض‌های نادرست باعث بروز این خطا شده‌اند. اگر این مرحله نادیده گرفته شود، عیب‌یابی به فرآیندی زمان‌بر و مبتنی بر آزمون و خطا تبدیل خواهد شد.

اولین موضوع، شناخت دقیق جایگاه Port-Channel در معماری شبکه است. باید مشخص باشد که این Port-Channel در کدام لایه استفاده شده و چه نقشی در عبور ترافیک دارد. Port-Channel بین دو سوئیچ Core، حساسیت کاملاً متفاوتی نسبت به Port-Channel بین Access Switch و سرور دارد. این موضوع مستقیماً روی نحوه تحلیل Spanning Tree، سیاست‌های VLAN و حتی روش عیب‌یابی تأثیر می‌گذارد.

در گام بعدی، باید تجهیزات سخت‌افزاری و نرم‌افزاری بررسی شوند. مدل سوئیچ، نسخه IOS یا NX-OS و حتی تفاوت بین خانواده‌های Catalyst و Nexus می‌تواند در رفتار Port-Channel مؤثر باشد. در برخی پروژه‌ها دیده شده که تفاوت جزئی در نسخه سیستم‌عامل، باعث تغییر رفتار LACP و در نتیجه ایجاد ناسازگاری شده است.

همچنین دسترسی به ابزارهای مناسب عیب‌یابی اهمیت زیادی دارد. بدون بررسی خروجی دستورات تحلیلی، تشخیص دقیق علت Inconsistency عملاً ممکن نیست. علاوه بر این، ملاحظات امنیتی اولیه مثل Port-Security، BPDU Guard یا ACLها باید قبل از هر تغییری بررسی شوند، زیرا گاهی اوقات این مکانیزم‌ها به‌صورت غیرمستقیم باعث Suspend شدن لینک‌ها می‌شوند.

قبل از ورود به مراحل عملی، حداقل موارد زیر باید به‌ طور شفاف مشخص و بررسی شده باشند:

• نقش Port-Channel در توپولوژی شبکه و لایه‌ای که در آن استفاده شده است
• مدل سوئیچ‌ها و سازگاری نسخه سیستم‌عامل در دو سمت لینک
• نوع پروتکل تجمیع لینک مورد استفاده (LACP، PAgP یا حالت on)
• دسترسی کامل به CLI و دستورات مانیتورینگ
• عدم وجود محدودیت‌های امنیتی ناخواسته روی پورت‌ها

اگر این پیش‌نیازها به‌درستی بررسی شوند، مراحل بعدی عیب‌یابی بسیار سریع‌تر، دقیق‌تر و بدون ریسک انجام خواهد شد.

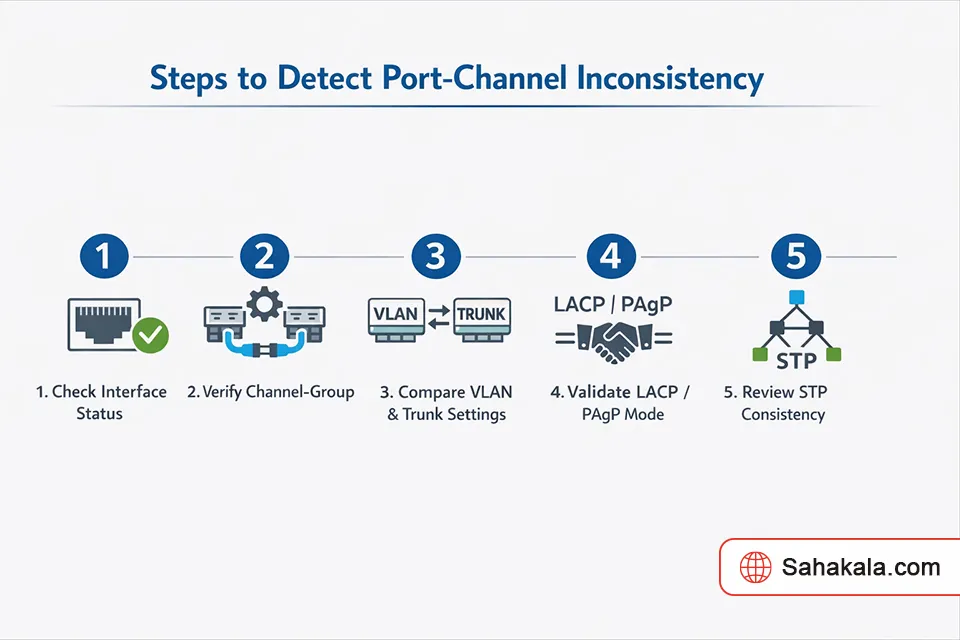

آموزش گام‌به‌گام رفع خطای Port-Channel Inconsistency

شناسایی دقیق خطا

چرا این مرحله مهم است؟
در بسیاری از پروژه‌های واقعی، مدیران شبکه صرفاً به Up بودن لینک توجه می‌کنند و متوجه وضعیت Suspend یا ناسازگاری اینترفیس‌ها نمی‌شوند. همین غفلت باعث می‌شود اختلال‌های جزئی، مانند Packet Loss یا توزیع ناصحیح ترافیک، تبدیل به مشکل جدی شوند.

چه کاری باید انجام شود؟
ابتدا باید وضعیت Port-Channel و اعضای آن را بررسی کنیم:

show etherchannel summary
show log | include EtherChannel

با این دستورات، وضعیت هر اینترفیس عضو، حالت Channel و پیام‌های لاگ مرتبط با ناسازگاری مشخص می‌شود. در صورتی که یکی از اینترفیس‌ها در حالت suspended باشد، به وضوح مشخص است که ناسازگاری وجود دارد.

خطاهای رایج

• نادیده گرفتن (s) یا (I) در خروجی summary
• بررسی نکردن لاگ‌های Syslog که اطلاعات دقیق‌تری ارائه می‌دهند

نکته حرفه‌ای

همیشه قبل از هر تغییر، وضعیت دقیق همه اینترفیس‌های عضو و Interface منطقی Port-Channel را ثبت کنید تا در صورت نیاز بتوانید تغییرات را بازگردانید.

بررسی و تطبیق تنظیمات اینترفیس‌های عضو

چرا این مرحله مهم است؟
Port-Channel تنها زمانی پایدار است که تنظیمات تمام اینترفیس‌های عضو یکسان باشند. حتی یک اختلاف کوچک در VLAN، حالت Trunk، سرعت یا Duplex باعث Suspend شدن لینک می‌شود.

چه کاری باید انجام شود؟

show run interface gigabitEthernet1/0/1
show run interface gigabitEthernet1/0/2

مقایسه خروجی‌ها نشان می‌دهد که آیا تمام اینترفیس‌ها دارای تنظیمات یکسان هستند یا خیر. مواردی که باید مطابقت داشته باشند شامل:

• switchport mode (Trunk یا Access)
• allowed VLANs در حالت Trunk
• سرعت و Duplex
• نوع پروتکل تجمیع لینک (LACP / PAgP / On)

خطاهای رایج

• تنظیم VLAN روی یکی از اینترفیس‌ها و فراموشی بقیه
• استفاده از سرعت و Duplex متفاوت بین لینک‌ها

نکته حرفه‌ای
برای جلوگیری از خطای انسانی، تنظیمات را ابتدا روی Interface Port-Channel اعمال کنید و سپس اعضا را اضافه کنید. این روش به شما امکان می‌دهد همه پورت‌ها هم‌زمان همگام شوند.

بررسی تنظیمات Interface منطقی Port-Channel

چرا مهم است؟
در سیسکو، Port-Channel یک Interface منطقی مستقل است و تنظیمات کلیدی باید روی آن اعمال شود، نه روی اعضای فیزیکی. اعمال نادرست تنظیمات روی پورت‌های فیزیکی باعث ایجاد ناسازگاری و خطای Inconsistency می‌شود.

چه کاری باید انجام شود؟

show run interface port-channel1

بررسی خروجی نشان می‌دهد که آیا همه تنظیمات حیاتی مانند VLAN، حالت Trunk، پروتکل LACP و STP صحیح هستند یا خیر.

خطای رایج

• اعمال تنظیمات VLAN یا trunking روی پورت‌های فیزیکی به‌جای Port-Channel
• عدم همگام‌سازی پروتکل تجمیع لینک بین پورت‌ها و Interface منطقی

نکته حرفه‌ای
Port-Channel باید به‌عنوان Interface اصلی در STP و سیاست‌های شبکه دیده شود. تنظیمات اعضا تنها باید در حد اتصال اولیه و فعال کردن channel باشد.

بررسی پروتکل تجمیع لینک (LACP / PAgP)

چرا مهم است؟
تنظیمات پروتکل بین دو سمت باید یکسان باشد. ناسازگاری Mode، باعث Suspend شدن برخی اینترفیس‌ها و ایجاد خطای Inconsistency می‌شود.

چه کاری باید انجام شود؟

show etherchannel detail

این دستور اطلاعاتی در مورد پروتکل، وضعیت هر عضو و علت Suspend شدن لینک ارائه می‌دهد. اطمینان حاصل کنید که در هر دو سمت، LACP یا PAgP با Mode یکسان فعال است.

خطای رایج

• فعال بودن LACP active در یک سمت و passive در سمت دیگر
• ترکیب LACP با حالت On بدون هماهنگی

نکته حرفه‌ای
در محیط‌های سازمانی، استفاده از LACP توصیه می‌شود، زیرا پروتکل قابلیت تشخیص و همگام‌سازی خودکار دارد و ریسک خطای انسانی را کاهش می‌دهد.

بررسی و تطبیق تنظیمات Spanning Tree

چرا مهم است؟
STP یک عامل حیاتی در پایداری شبکه است و ناسازگاری در Port-Channel می‌تواند باعث رفتار غیرمنتظره STP و Suspend شدن لینک‌ها شود.

چه کاری باید انجام شود؟

show spanning-tree interface port-channel1

بررسی کنید که Port-Channel به‌عنوان یک Interface واحد در STP شناسایی شده و هیچ Block یا Loop ناخواسته وجود ندارد.

خطای رایج

• فعال بودن STP روی پورت‌های فیزیکی جداگانه به‌جای Interface منطقی
• عدم تطابق STP Mode در دو سمت لینک

نکته حرفه‌ای
قبل از هر تغییر، وضعیت Root و Path Cost برای لینک‌های Port-Channel را یادداشت کنید تا بعد از اصلاح بتوانید صحت تنظیمات را تایید کنید.

بازسازی اصولی Port-Channel (در صورت نیاز)

چرا مهم است؟ اگر پس از بررسی همه مراحل، خطا همچنان باقی باشد، ایجاد مجدد Port-Channel به‌صورت اصولی، امن‌ترین راهکار است.

چه کاری باید انجام شود؟

1. shutdown همه اینترفیس‌های عضو
2. حذف channel-group و پاکسازی تنظیمات اشتباه
3. ایجاد مجدد Interface منطقی Port-Channel
4. افزودن اعضای فیزیکی به ترتیب و با تنظیمات یکسان
5. بررسی مجدد با show etherchannel summary و show log

نکته حرفه‌ای
ثبت تنظیمات قبل و بعد از بازسازی، ریسک بروز خطاهای جدید را به حداقل می‌رساند و امکان بازگشت به وضعیت اولیه را فراهم می‌کند.

خطاهای رایج و اشتباهات متداول در Port-Channel

یکی از رایج‌ترین اشتباهاتی که در پروژه‌های واقعی شبکه دیده می‌شود، اجرای Port-Channel بدون بررسی دقیق تنظیمات اعضا و Interface منطقی است. بسیاری از مدیران شبکه تصور می‌کنند کافی است چند اینترفیس را به channel-group اضافه کنند تا همه‌چیز درست کار کند، در حالی که تجربه عملی نشان می‌دهد کوچک‌ترین اختلاف در تنظیمات می‌تواند کل Link Aggregation را ناپایدار کند.

اشتباهات پرتکرار در پروژه‌های واقعی:

۱. ناسازگاری VLAN و حالت Trunk
در پروژه‌های سازمانی، یک اشتباه رایج این است که VLAN مجاز روی یکی از اینترفیس‌ها تعریف شده و بقیه اعضا بدون VLAN یا با VLAN متفاوت باقی می‌مانند. این مشکل باعث می‌شود بعضی VLANها روی Port-Channel عبور نکنند و بخش‌هایی از شبکه دچار اختلال شوند.

۲. سرعت و Duplex متفاوت
حتی یک اختلاف کوچک در Speed یا Duplex بین لینک‌ها می‌تواند باعث Suspend شدن اینترفیس‌ها شود. در برخی پروژه‌ها دیده شده که لینک‌ها Up هستند اما ناپایداری ترافیک و خطاهای CRC رخ می‌دهد.

۳. استفاده نادرست از پروتکل تجمیع لینک
ترکیب نادرست LACP یا PAgP با حالت On در دو سمت لینک یکی از رایج‌ترین دلایل خطای Port-Channel Inconsistency است. در سناریوهای واقعی، فعال بودن LACP active در یک سمت و passive در سمت دیگر باعث Suspend شدن لینک‌ها می‌شود.

۴. اعمال تنظیمات روی پورت‌های فیزیکی به‌جای Port-Channel
یکی دیگر از اشتباهات متداول این است که مدیر شبکه تنظیمات VLAN، Trunk یا STP را روی پورت‌های فیزیکی اعمال می‌کند و نه روی Interface منطقی Port-Channel. در نتیجه، سوئیچ ناسازگاری را تشخیص داده و برخی اینترفیس‌ها Suspend می‌شوند.

۵. بی‌توجهی به Spanning Tree
STP نقش حیاتی در پایداری شبکه و توزیع ترافیک روی لینک‌های Port-Channel دارد. یکی از خطاهای رایج، فعال بودن STP روی پورت‌های فیزیکی جداگانه یا ناسازگاری Mode بین دو سمت لینک است. این مشکل باعث بروز Loop یا Block شدن بعضی لینک‌ها می‌شود.

در مجموع، این اشتباهات نشان می‌دهد که راه‌اندازی Port-Channel بدون رعایت جزئیات فنی و بررسی دقیق، می‌تواند منجر به اختلال‌های پیچیده و زمان‌بر شود. تجربه پروژه‌ها ثابت کرده که اکثر مشکلات با یک بررسی ساده تنظیمات، تطبیق VLAN، سرعت، Duplex، پروتکل تجمیع و STP قابل پیشگیری هستند.

نکات حرفه‌ای و Best Practice ها

در پروژه‌های واقعی، بسیاری از مشکلات Port-Channel ناشی از نادیده گرفتن جزئیات فنی و رویه‌های استاندارد است. رعایت نکات حرفه‌ای می‌تواند از بروز خطای Port-Channel Inconsistency جلوگیری کند و پایداری شبکه را تضمین کند.

برای راحتی و استفاده عملی، مهم‌ترین نکات حرفه‌ای و هشدارهای فنی که در پروژه‌ها تجربه شده‌اند، در جدول زیر جمع‌بندی شده‌اند:

چک‌لیست نهایی اجرای صحیح Port-Channel

اجرای اصولی Port-Channel تنها زمانی کامل است که تمام مراحل عیب‌یابی، تطبیق تنظیمات و بررسی پروتکل‌ها با دقت انجام شده باشد. در پروژه‌های سازمانی، تجربه نشان داده است که بسیاری از مشکلات بعدی، ناشی از غفلت در مرحله نهایی بررسی است. یک چک‌لیست جامع می‌تواند تضمین کند که لینک‌ها پایدار، بدون خطا و آماده بهره‌برداری هستند.

قبل از تحویل نهایی، این موارد را بررسی کنید:

1. یکسان بودن تنظیمات اعضای Port-Channel : تمام اینترفیس‌های فیزیکی عضو باید دارای VLAN، حالت Trunk/Access، سرعت و Duplex یکسان باشند. حتی یک اختلاف کوچک باعث ایجاد خطای Inconsistency می‌شود.
2. تطبیق تنظیمات Interface منطقی : تمام تنظیمات کلیدی روی Port-Channel اعمال شده و همه اعضا هماهنگ هستند. این اطمینان می‌دهد که STP و سیاست‌های شبکه به درستی اعمال می‌شوند.
3. کنترل پروتکل تجمیع لینک: LACP یا PAgP باید در هر دو سمت لینک یکسان و فعال باشد تا همه اعضا به‌درستی Join شوند.
4. بررسی وضعیت Spanning Tree :Port-Channel به‌عنوان یک Interface واحد شناسایی شده و هیچ بلاک یا Loop غیرمنتظره‌ای در شبکه وجود ندارد.
5. عدم وجود خطا یا Suspend در لاگ‌ها: با استفاده از دستوراتshow etherchannel summarوshow logبررسی کنید که هیچ لینک Suspended یا خطای Inconsistency ثبت نشده باشد.
6. بررسی توزیع ترافیک و پایدار بودن لینک‌ها: قبل از بهره‌برداری، مطمئن شوید ترافیک به‌صورت متعادل بین لینک‌ها تقسیم می‌شود و هیچ ترافیک حیاتی در مسیر مشکل ندارد.
7. بررسی ملاحظات امنیتی: Port-Security، ACL و سایر مکانیزم‌های امنیتی نباید مانع عملکرد صحیح Port-Channel شوند.

استفاده از این چک‌لیست، مدیران شبکه و کارشناسان را مطمئن می‌کند که Port-Channel هم از نظر فنی و هم از نظر عملیاتی آماده بهره‌برداری است و مشکلات ناشی از ناسازگاری‌ها و تنظیمات ناقص به حداقل می‌رسد.

در پروژه‌های سازمانی و مقیاس‌پذیر، طراحی صحیح و اجرای اصولی Port-Channel و دیگر تجمیع‌های لینک، اهمیت بالایی دارد. تجربه نشان داده است که بسیاری از اختلال‌ها و ناسازگاری‌ها، نه به دلیل محدودیت تجهیزات، بلکه به‌دلیل عدم رعایت جزئیات فنی و مراحل بررسی و تطبیق تنظیمات رخ می‌دهد.

ساهاکالا با تجربه گسترده در پیاده‌سازی شبکه‌های سازمانی، دیتاسنترها و پروژه‌های تخصصی تجهیزات شبکه و سرور، آماده ارائه مشاوره فنی به مدیران IT و کارشناسان شبکه است. تیم فنی ساهاکالا با نگاه مهندسی، پروژه‌ها را از مرحله طراحی تا تحویل نهایی هدایت می‌کند و اطمینان می‌دهد که Port-Channelها، لینک‌های تجمیع و سایر بخش‌های شبکه به‌صورت پایدار، اصولی و آماده بهره‌برداری باشند.

همچنین، ساهاکالا با بررسی دقیق تنظیمات، تست عملی و رفع خطاهای رایج، به شما کمک می‌کند تا زیرساخت شبکه بدون ریسک و با حداکثر پایداری راه‌اندازی شود. این تجربه عملی، نه تنها از بروز مشکلات آینده جلوگیری می‌کند، بلکه باعث صرفه‌جویی در زمان و هزینه نگهداری شبکه‌های بزرگ سازمانی می‌شود.

جمع‌بندی نهایی:

خطای Port-Channel Inconsistency اگر به‌صورت اصولی شناسایی و رفع شود، می‌تواند باعث پایداری کامل لینک‌ها، توزیع صحیح ترافیک و کاهش اختلال در شبکه‌های سازمانی شود. رعایت مراحل گام‌به‌گام، تطبیق دقیق تنظیمات VLAN، سرعت، Duplex، پروتکل تجمیع و بررسی STP، تضمین می‌کند که Port-Channel به‌صورت امن و آماده بهره‌برداری عمل کند.

با پیروی از چک‌لیست نهایی، شما می‌توانید از بروز بسیاری از مشکلات رایج جلوگیری کنید و شبکه‌ای با قابلیت توسعه و مقیاس‌پذیری بالا داشته باشید. تجربه عملی پروژه‌های واقعی نشان می‌دهد که رعایت جزئیات فنی در این مراحل، تفاوت بین یک شبکه پایدار و یک زیرساخت پرریسک را رقم می‌زند. در صورت نیاز به مشاوره تخصصی برای طراحی، راه‌اندازی یا بررسی سلامت Port-Channel و لینک‌های تجمیع، کارشناسان ساهاکالا آماده همراهی شما هستند. با بهره‌گیری از تجربه و دانش تیم فنی، می‌توانید از اشتباهات رایج جلوگیری کرده و زیرساخت شبکه خود را با اطمینان کامل مدیریت کنید.
