مفهوم Fabric و VXLAN در سوئیچ‌های نکسوس سیسکو

در محیط‌های مدرن دیتاسنتر، شبکه صرفاً اتصال تجهیزات نیست. باید بتواند مدیریت انعطاف‌پذیر، مقیاس‌پذیری بالا و جداسازی ایمن سرویس‌ها را ارائه دهد. Fabric شبکه پاسخ این نیاز است؛ Fabric شبکه یک لایه منطقی است که همه سوئیچ‌ها و تجهیزات شبکه را به‌صورت یکپارچه مدیریت می‌کند و امکان جریان داده بدون محدودیت بین سرورها و ماشین‌های مجازی را فراهم می‌کند.

مزایای کلیدی معماری Fabric عبارتند از:

• گسترش سریع شبکه بدون تغییرات پیچیده در توپولوژی
• مدیریت متمرکز و کاهش پیچیدگی پیکربندی
• بهبود عملکرد مسیرهای East-West و ارتباط بین سرورها
• همگام با استانداردهای دیتاسنتر مدرن و SDN

تصور کنید هر سوئیچ دیتاسنتر مانند یک گره در شبکه است که با زیرساخت مدیریتی مرکزی هماهنگ می‌شود. این هماهنگی به شما امکان می‌دهد منابع را بهینه مصرف کرده و قابلیت تحرک ماشین‌های مجازی را بدون قطعی فراهم کنید. پس در این مقاله قصد داریم عملکرد VXLAN در سوئیچ نکسوس سیسکو و نقش آن در معماری Leaf-Spine نکسوس را بررسی کنیم.

دلایل ظهور VXLAN در سوئیچ نکسوس

VLAN‌های سنتی در سوئیچ نکسوس محدودیت‌هایی داشتند که با رشد دیتاسنترهای مدرن مشکل‌ساز شد. به‌ طور خاص، تعداد  VLAN‌ها محدود است و گسترش شبکه لایه ۲ در محیط‌های بزرگ دشوار می‌شود. همچنین، حرکت ماشین‌های مجازی بین سرورها بدون اختلال در شبکه چالش‌برانگیز بود.

در این شرایط، VXLAN (Virtual Extensible LAN)  به عنوان راهکار نوین معرفی شد. VXLAN امکان ایجاد یک شبکه منطقی لایه ۲ روی بستر لایه ۳ را فراهم می‌کند و مقیاس‌پذیری بالایی دارد. هر شبکه VXLAN با یک شناسه ۲۴ بیتی به نام VNI (VXLAN Network Identifier) مشخص می‌شود که امکان داشتن میلیون‌ها شبکه مجازی را روی همان زیرساخت فیزیکی فراهم می‌کند.

تفاوت Fabric و VXLAN در سوئیچ نکسوس سیسکو

برای درک عمیق‌تر از نقش VXLAN  در سوئیچ نکسوس، باید تفاوت آن با مفهوم Fabric را شناخت. Fabric در شبکه‌های سیسکو، به‌ویژه در خانواده Nexus، به معماری یکپارچه‌ای گفته می‌شود که منابع شبکه، کنترل و دیتا را به صورت هماهنگ مدیریت می‌کند. Fabric در واقع “چارچوب ارتباطی” است که اجزای مختلف شبکه را در قالب یک ساختار منطقی به هم متصل می‌سازد.

از سوی دیگر، VXLAN (Virtual Extensible LAN)  یک فناوری لایه دو روی لایه سه است که امکان انتقال ترافیک بین سگمنت‌های مجازی را از طریق شبکه‌های IP فراهم می‌کند. اگر Fabric را به‌عنوان اسکلت یا ستون فقرات دیتاسنتر در نظر بگیریم، VXLAN  همان شریان‌های ارتباطی این اسکلت هستند که داده‌ها را بین اجزای مختلف منتقل می‌کنند.

در سوئیچ‌های نکسوس، این دو فناوری در کنار هم به‌کار می‌روند تا زیرساختی مقیاس‌پذیر، چابک و سازگار با محیط‌های Cloud و مجازی‌سازی فراهم شود. Fabric وظیفه سازمان‌دهی و کنترل کلی شبکه را دارد، در حالی که VXLAN تمرکز خود را بر انتقال داده‌های لایه ۲ از طریق زیرساخت لایه ۳ می‌گذارد. این ترکیب باعث می‌شود شبکه نکسوس بتواند میلیون‌ها سگمنت مجازی را بدون افزایش پیچیدگی یا محدودیت فیزیکی مدیریت کند.

برای درک بهتر تفاوت‌های عملکردی این دو مفهوم، جدول زیر را ببینید:

نقش VXLAN در معماری Leaf-Spine نکسوس

معماری Leaf-Spine یکی از ستون‌های اصلی طراحی شبکه‌های مدرن در مراکز داده است. در این مدل، تمام سوئیچ‌های لایه Leaf (برگ) به تمام سوئیچ‌های لایه Spine (ستون فقرات) متصل هستند و هیچ ارتباط مستقیمی بین Leafها وجود ندارد. این ساختار باعث می‌شود مسیرهای ارتباطی میان سرورها کوتاه، سریع و با تأخیر پایین باشد.

در چنین معماری‌ای، VXLAN نقش حیاتی ایفا می‌کند؛ زیرا به شبکه اجازه می‌دهد تا ارتباطات لایه دو را بر روی زیرساخت لایه سه پیاده کند. این یعنی سرورهایی که در Leafهای متفاوت قرار دارند، می‌توانند بدون توجه به موقعیت فیزیکی‌شان، در یک سگمنت شبکه واحد قرار گیرند. VXLAN این ارتباط را از طریق ایجاد تونل بین **VTEP (VXLAN Tunnel Endpoint) **‌ها ممکن می‌سازد. هر سوئیچ نکسوس در این معماری می‌تواند به عنوان یک VTEP عمل کند و ترافیک لایه دو را در قالب بسته‌های UDP روی بستر IP کپسوله کند.

نتیجه این طراحی، انعطاف‌پذیری بالا، سهولت در گسترش شبکه و افزایش کارایی در ترافیک شرق-غرب است. برخلاف شبکه‌های سنتی که رشد آن‌ها نیازمند تغییر در توپولوژی فیزیکی بود، در VXLAN + Leaf-Spine، توسعه تنها با افزودن نود جدید انجام می‌شود.

در واقع، ترکیب VXLAN با ساختار Leaf-Spine همان چیزی است که سیسکو از آن به عنوان «پایه تحول دیجیتال در دیتاسنترها» یاد می‌کند. این ساختار، هم از نظر مقیاس‌پذیری و هم از نظر عملکرد، یکی از دلایل اصلی محبوبیت سوئیچ‌های Nexus 9000 در معماری‌های مبتنی بر Cloud و ACI است.

نحوه عملکرد VXLAN در سوئیچ نکسوس

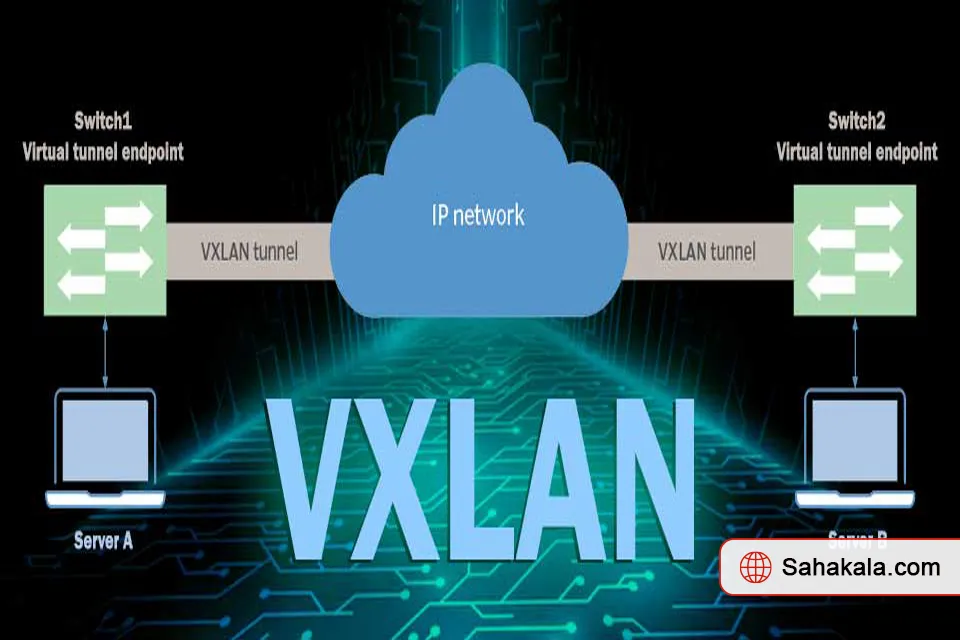

برای درک بهتر نقش VXLAN  در سوئیچ نکسوس، باید بدانیم این فناوری چگونه عمل می‌کند. در ساده‌ترین تعریف، VXLAN  ترافیک لایه ۲ را درون بسته‌های IP (لایه ۳) کپسوله می‌کند و به کمک UDP از طریق شبکه IP منتقل می‌سازد. این کار با استفاده از موجودیتی به نام VTEP  (VXLAN Tunnel Endpoint) انجام می‌شود؛ VTEP همان نقطه‌ای است که ترافیک سنتی اترنت را گرفته، در بسته VXLAN قرار می‌دهد و به مقصد ارسال می‌کند.

در سوئیچ‌های نکسوس، VTEPها می‌توانند سخت‌افزاری یا نرم‌افزاری باشند. سوئیچ‌های سری Nexus 9000 و ۹۳۰۰ معمولاً دارای VTEPهای سخت‌افزاری هستند که کپسوله‌سازی و دکپسوله‌سازی VXLAN را مستقیماً در ASIC انجام می‌دهند؛ این یعنی حداقل تأخیر، مصرف پایین CPU و عملکرد نزدیک به  wire-speed.

فرآیند عملکرد VXLAN به شکل زیر است:

1. سرور مبدأ فریم اترنت را به سوئیچ Leaf می‌فرستد.
2. سوئیچ Leaf (که نقش VTEP دارد) فریم را با یک شناسه VXLAN یا همان VNI (VXLAN Network Identifier) مشخص می‌کند.
3. سپس فریم درون بسته IP قرار گرفته و از طریق Spine به Leaf مقصد ارسال می‌شود.
4. در مقصد، VTEP فریم را از تونل خارج کرده و به دستگاه نهایی تحویل می‌دهد.

این ساختار باعث می‌شود شبکه‌های بزرگ دیتاسنتری بتوانند هزاران VLAN مجازی را بدون تداخل و محدودیت‌های شناسه VLAN سنتی (که فقط ۴۰۹۶ عدد بود) پیاده کنند. به‌عبارت‌دیگر، VXLAN  در نکسوس پلی است میان انعطاف‌پذیری شبکه‌های نرم‌افزاری و سرعت شبکه‌های سخت‌افزاری سیسکو!

نقش VTEP در معماری VXLAN

VTEP (Virtual Tunnel Endpoint) نقطه کلیدی در معماری VXLAN است که مسئولیت اصلی Encapsulation و Decapsulation ترافیک را بر عهده دارد. در واقع، هر سوئیچ Leaf که در شبکه VXLAN شرکت دارد، یک VTEP محسوب می‌شود. این ماژول بسته‌های Ethernet سنتی را از ماشین‌های مجازی دریافت کرده و آن‌ها را در قالب بسته‌های IP با سربرگ VXLAN قرار می‌دهد تا بتوانند از طریق شبکه لایه ۳ منتقل شوند. در سمت مقابل نیز VTEP مقصد این بسته‌ها را باز کرده و مجدداً فریم اصلی لایه ۲ را به سرور مقصد تحویل می‌دهد.

عملکرد VTEP باعث می‌شود تحرک ماشین‌های مجازی (VM mobility) بدون محدودیت توپولوژیکی انجام شود و مهاجرت بین هاست‌ها بدون نیاز به بازپیکربندی VLANها ممکن گردد. هر VTEP با استفاده از شناسه منحصربه‌فرد VNI (VXLAN Network Identifier) محدوده‌های مجازی مختلف را از هم تفکیک کرده و از طریق پروتکل‌های کنترل مانند EVPN یا Multicast Flood & Learn، جدول نگاشت MAC-to-VTEP را حفظ می‌کند.
به طور خلاصه، VTEP به‌عنوان دروازه‌ای بین جهان سنتی لایه ۲ و شبکه‌های مقیاس‌پذیر لایه ۳ عمل می‌کند.

پروتکل EVPN و کنترل‌پلن VXLAN در سوئیچ نکسوس

یکی از مهم‌ترین چالش‌ها در معماری VXLAN، مدیریت جدول نگاشت MAC-to-VTEP و انتشار اطلاعات بین VTEPهاست. در شبکه‌های سنتی، این کار با Flooding انجام می‌شد که مقیاس‌پذیری محدودی داشت و بار اضافی روی شبکه ایجاد می‌کرد. اینجا است که EVPN (Ethernet VPN) وارد می‌شود.

EVPN به عنوان کنترل‌پلن برای VXLAN عمل می‌کند و اطلاعات مربوط به مکان هر MAC Address و VNI را به صورت بهینه بین VTEPها منتشر می‌کند. به کمک EVPN، هر VTEP تنها اطلاعات مورد نیاز برای برقراری ارتباط با سایر VTEPها را نگه می‌دارد و دیگر نیازی به Flooding گسترده نیست.

مزایای اصلی استفاده از EVPN در نکسوس:

• کاهش چشمگیر ترافیک Broadcast، Multicast و Unknown Unicast (BUM)
• مقیاس‌پذیری بالا برای شبکه‌های دیتاسنتری بزرگ
• پشتیبانی از مهاجرت ماشین‌های مجازی بدون وقفه (VM mobility)
• ساده‌سازی نگهداری جدول MAC و مدیریت VNIها

در سوئیچ‌های نکسوس سیسکو، EVPN به‌صورت BGP-based control plane پیاده‌سازی شده و به Leaf و Spine اجازه می‌دهد تا با یکدیگر هماهنگ شوند. این ترکیب VXLAN + EVPN یک زیرساخت شبکه‌ای بسیار چابک، امن و مقیاس‌پذیر برای دیتاسنترهای مدرن فراهم می‌کند.

چالش‌ها و نکات عملی در پیاده‌سازی VXLAN در سوئیچ‌های نکسوس

پیاده‌سازی VXLAN در سوئیچ نکسوس مزایای زیادی دارد اما با چالش‌ها و نکات فنی خاصی نیز همراه است که مدیران شبکه باید به آن‌ها توجه کنند. یکی از مهم‌ترین چالش‌ها، مدیریت جدول‌های MAC و VNI است. در شبکه‌های بسیار بزرگ، اگر کنترل‌پلن بهینه نباشد، حجم اطلاعات بین VTEPها می‌تواند به سرعت افزایش یابد و باعث فشار روی CPU سوئیچ‌ها شود.

نکته دوم، هماهنگی با زیرساخت‌های موجود است. برای مثال، اگر شبکه شما قبلاً  VLANهای سنتی گسترده دارد، انتقال به VXLAN نیازمند برنامه‌ریزی دقیق است تا مهاجرت بدون قطعی انجام شود. همچنین، انتخاب بین Encapsulation  سخت‌افزاری و نرم‌افزاری بر اساس نوع سوئیچ و حجم ترافیک باید انجام شود تا عملکرد شبکه تحت تأثیر قرار نگیرد.

چالش دیگر، آموزش تیم شبکه است. VXLAN و مفاهیم مرتبط مانند VTEP، VNI، EVPN و Leaf-Spine نسبت به VLAN سنتی پیچیده‌تر هستند و عدم درک صحیح می‌تواند باعث مشکلات پیکربندی و ترافیک غیرقابل پیش‌بینی شود.

نکات عملی برای پیاده‌سازی موفق:

• طراحی دقیق جدول VNI و نگاشت MAC-to-VTEP قبل از راه‌اندازی
• نظارت مستمر بر سلامت VTEPها و استفاده از ابزارهای مانیتورینگ Nexus
• تست مرحله‌ای مهاجرت ماشین‌های مجازی و ارتباط بین Leafها
• استفاده از EVPN برای کاهش Flooding و افزایش مقیاس‌پذیری

با رعایت این نکات، شبکه مبتنی بر VXLAN در سوئیچ‌های نکسوس، هم مقیاس‌پذیر و امن خواهد بود و هم آماده گسترش در محیط‌های Cloud و دیتاسنترهای مدرن می‌شود.

جمع‌بندی VXLAN  در سوئیچ نکسوس، پلی به شبکه‌های مدرن

در این مقاله بررسی کردیم که چگونه VXLAN  در سوئیچ نکسوس به عنوان یک فناوری کلیدی، تحول قابل توجهی در شبکه‌های دیتاسنتری ایجاد می‌کند. استفاده از VXLAN، همراه با معماری Leaf-Spine و پروتکل EVPN، مزایایی چون مقیاس‌پذیری بالا، انعطاف در مهاجرت ماشین‌های مجازی و کاهش پیچیدگی شبکه‌های لایه ۲ ارائه می‌دهد.

به طور خاص، ترکیب VTEPها برای Encapsulation و Decapsulation، VNI  برای تفکیک شبکه‌های مجازی و EVPN برای کنترل‌پلن هوشمند، امکان ایجاد شبکه‌ای سریع، امن و قابل توسعه را فراهم می‌کند. سوئیچ‌های نکسوس سیسکو با قابلیت‌های سخت‌افزاری قدرتمند و پشتیبانی از این استانداردها، گزینه‌ای ایده‌آل برای دیتاسنترهای مدرن و زیرساخت‌های ابری محسوب می‌شوند.

نکته مهم برای مدیران شبکه این است که طراحی دقیق جدول‌های  VNI، پایش مستمر VTEPها و استفاده از EVPN نقش حیاتی در موفقیت پیاده‌سازی VXLAN دارد. رعایت این اصول باعث می‌شود شبکه نه تنها عملکرد بالا داشته باشد، بلکه آماده توسعه در مقیاس بزرگ و محیط‌های Cloud باشد.

در نهایت، VXLAN در سوئیچ نکسوس راهکاری استراتژیک برای شبکه‌های دیتاسنتر مدرن، ترکیبی از سرعت، انعطاف‌پذیری و امنیت که آینده شبکه‌های سازمانی را رقم می‌زند.
