تا زمانی که همه چیز در شبکه درست کار میکند، معمولا کسی به سراغ ماژولها نمیرود. اما کافیست سرعت افت کند، اتصال قطع و وصل شود، یا بخواهید یک دستگاه جدید را به شبکه اضافه کنید؛ تازه متوجه میشوید که انتخاب یک ماژول شبکه اشتباه، چه تاثیرات مخربی دارد. ماژولهای شبکه دقیقا همان قطعات کوچکی هستند که کار بزرگ اتصال را انجام میدهند. انتخاب نادرست آنها نه تنها کارایی شبکه را کاهش میدهد، بلکه باعث ناسازگاری با تجهیزات میشود.
در این مقاله آموزشی قرار نیست با اصطلاحات پیچیده و تعریفهای تکراری وقتتان را تلف کنیم. قرار است بدانید دقیقا با چه ماژولهایی طرف هستید، چطور بفهمید کدام یکی برای کار شما مناسب است و چطور بدون دردسر، آن را روی سوئیچ یا روتر نصب و راهاندازی کنید. اگر تا امروز انتخاب ماژول شبکه برایتان گیجکننده بوده یا همیشه به دیگران سپردهاید، وقت آن رسیده که خودتان دست به کار شوید.
اقدامات قبل از پیاده سازی ماژول شبکه
قبل از اینکه حتی به کدنویسی یا اتصال ماژول فکر کنید، باید چند تصمیم حیاتی بگیرید که مسیر پروژه را مشخص کند. این مرحله یعنی «پیشتولید»، همان جاییست که اگر اشتباه کنید، مجبور میشوید از اول شروع کنید.
۱. نوع شبکه مورد نیاز را بررسی کنید!
در ابتدا باید مشخص کنید شبکه مورد نظر شما از نوع سیمی است یا بیسیم، زیرا این انتخاب تعیینکننده نوع ماژولی است که باید تهیه و استفاده کنید. ماژولهای سیمی مثل ENC28J60 یا W5100 برای شبکههایی با کابل اترنت مناسبند و پایداری و سرعت بالاتری دارند.
از سوی دیگر، ماژولهای بیسیم مانند ESP8266 یا ESP32 به دلیل قابلیت اتصال به Wi-Fi، انعطافپذیری بیشتری برای پروژههای IoT و دستگاههای بدون کابل دارند. انتخاب نوع شبکه به کاربرد نهایی، محیط نصب و میزان دسترسی به زیرساختهای شبکه بستگی دارد. برای مثال، در محیطهای صنعتی یا جایی که نویزالکترومغناطیسی بالاست، استفاده از ماژولهای سیمی اولویت دارد.
۲. ماژول مناسب را انتخاب کنید؛
پس از مشخص شدن نوع شبکه، باید ماژولی متناسب با نیازتان انتخاب کنید. ماژولهای مختلف ویژگیها و محدودیتهای خاص خود را دارند. به عنوان مثال، ENC28J60 یک ماژول اترنت با پروتکل SPI است که به راحتی با میکروکنترلرها ارتباط برقرار میکند اما مصرف برق بالایی دارد و سرعت آن محدود است.
ماژول ESP8266 علاوه بر اتصال بیسیم، قابلیت پردازش و اجرای کد را دارد و برای پروژههای هوشمند محبوب است. در این مرحله باید عوامل مهمی مانند مصرف انرژی، برد ارتباط، هزینه، پشتیبانی نرمافزاری و تعداد پینهای مورد نیاز را بررسی کنید تا بهترین انتخاب را داشته باشید.
۳. تصمیم خود را درباره پروتکلهای ارتباطی بگیرید!
پروتکل TCP برای انتقال دادههای مطمئن و ترتیبدار مناسب است اما بار شبکه بیشتری دارد. پروتکل UDP سبکتر و سریعتر است اما تضمین تحویل ندارد. برای پروژههای IoT و ارسال داده به سرویسهای ابری، از پروتکل MQTT (سبک و مبتنی بر پیام)، استفاده کنید. باید بررسی کنید که نیازهای پروژه با کدام پروتکل همخوانی بیشتری دارد و ماژول انتخابی توانایی پیادهسازی آن را داشته باشد.
۴. منابع تغذیه و پینهای ارتباطی روی برد اصلی را بررسی کنید!
قبل از شروع پیادهسازی، باید مطمئن شوید ماژول شبکه با برد اصلی (مثلا Arduino، NodeMCU یا Raspberry Pi) از نظر تغذیه و پینهای ارتباطی سازگار است. ولتاژ کاری ماژول و برد باید یکسان یا با مبدلهای مناسب تطبیق داده شود. همچنین پینهای SPI، UART یا I2C که برای اتصال ماژول نیاز است باید روی برد شما موجود و آزاد باشند. این مرحله تضمین میکند در حین پیادهسازی با مشکلات سختافزاری مواجه نشوید.
۵. ماژول را به صورت مستقل تست کنید!
قبل از اتصال ماژول به برد اصلی، بهتر است آن را به صورت مستقل تست کنید. به کمک یک برد تست یا مدار ساده، اتصال تغذیه و پینها را بررسی کنید و با نرمافزارهای ساده مثلا ارسال پینگ یا اسکن شبکه، عملکرد ماژول را ارزیابی کنید. این کار باعث میشود مشکلات اولیه سختافزاری یا نرمافزاری زودتر شناسایی شده و در مراحل بعدی پروژه وقفه ایجاد نشود.

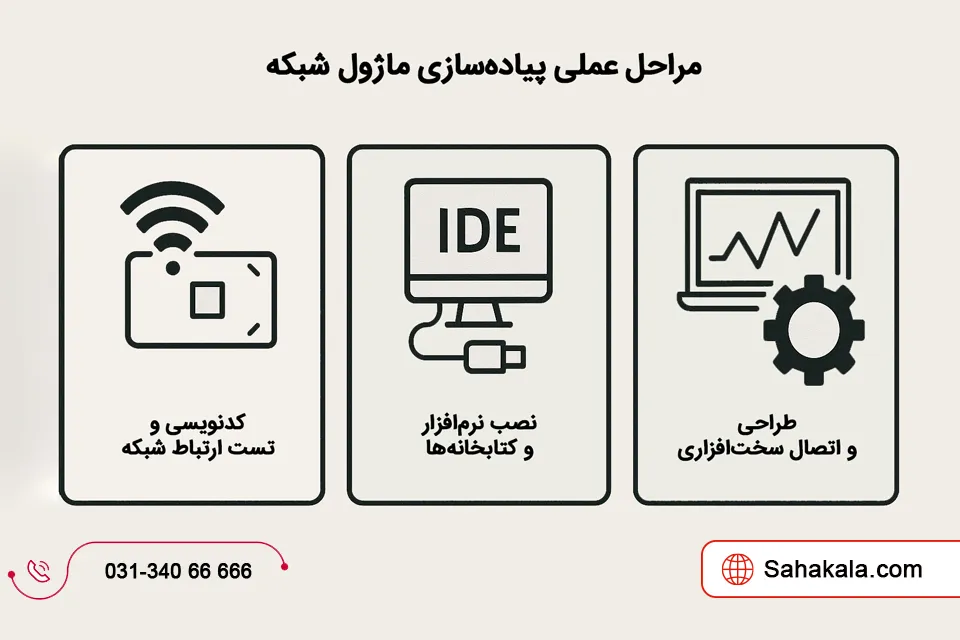

مراحل عملی پیاده سازی ماژول شبکه
پس از انتخاب ماژول مناسب و بررسی نیازهای شبکه، نوبت به مرحله پیادهسازی عملی میرسد؛ جایی که باید با دقت و گامبهگام، ماژول را به برد اصلی متصل کرده، نرمافزار مورد نیاز را نصب نموده و عملکرد آن را به صورت واقعی آزمایش کنید. این بخش بهشدت وابسته به دقت در اجراست، چراکه هرگونه خطا در اتصال سختافزاری یا پیکربندی نرمافزاری میتواند کل پروژه را دچار اختلال کند.
پیادهسازی ماژول شبکه شامل سه مرحلهی اصلی است: طراحی و اتصال سختافزاری، نصب نرمافزار و کتابخانهها و در نهایت کدنویسی برای اتصال به شبکه. توجه به چکلیستها، تستهای میدانی و استفاده از منابع معتبر در این مراحل اهمیت زیادی دارد. در ادامه، هر یک از این مراحل به صورت دقیق و کاربردی بررسی میشود تا بتوانید ماژول شبکه خود را به درستی و بدون خطا راهاندازی کنید.
۱. طراحی و اتصال سختافزاری
در این مرحله ابتدا نقشه اتصالات سختافزاری بین ماژول شبکه و برد اصلی طراحی میشود. برای مثال، اتصال ماژول ENC28J60 به Arduino نیازمند اتصال پینهای SPI شامل MOSI, MISO, SCK و CS است. تغذیه ماژول نیز باید با ولتاژ مناسب تامین شود (معمولا ۳.۳ یا ۵ ولت). مدار پایه میتواند شامل خازنها و مقاومتهایی برای پایدارسازی و نویزگیری باشد.
استفاده از breadboard یا برد بورد برای تست اتصال توصیه میشود. همچنین یک چکلیست (شامل ولتاژ تغذیه، اتصال پینهای داده و زمین، و پینهای کنترل) تهیه کنید تا مطمئن شوید همه اتصالات به درستی برقرار شدهاند.
🔍چکلیست اتصال سختافزاری:
| آیتم اتصال | وضعیت مطلوب | توضیح کنترل |
|---|---|---|
| اتصال تغذیه VCC و GND | ✅ | ولتاژ سازگار با برد (مثلا ۳.۳ یا ۵ ولت) |
| اتصال پینهای ارتباطی (TX/RX یا SPI) | ✅ | بدون نویز، اتصال صحیح بر اساس دیتاشیت |
| مقاومتهای Pull-up/down در صورت نیاز | ✅ | برای پایدارسازی سیگنال |
| تست اولیه با مولتیمتر یا Logic Analyzer | ✅ | بررسی ولتاژ و صحت سیگنالها |
۲. نصب نرمافزار و کتابخانهها
برای برنامهنویسی و کنترل ماژول، معمولاً از IDE هایی مثل Arduino IDE استفاده میشود. در این مرحله باید کتابخانههای نرمافزاری مربوط به ماژول را نصب کنید. برای مثال، برای ENC28J60 کتابخانه UIP Ethernet و برای ESP8266 کتابخانه ESP8266WiFi لازم است. این کتابخانهها دسترسی به توابع شبکه را آسان میکنند و کدنویسی را سرعت میبخشند. همچنین باید مطمئن شوید نسخه کتابخانهها با نسخه IDE و برد شما سازگار است.
🔍جدول مقایسه کتابخانههای نرمافزاری:
| ماژول | نام کتابخانه پیشنهادی | پشتیبانی در Arduino IDE | آسانی استفاده | مستندات و منابع |
|---|---|---|---|---|
| ESP8266 | ESP8266WiFi | بله | بالا | مستندات کامل |
| ESP32 | WiFi.h | بله | بالا | قوی و پایدار |
| ENC28J60 | UIP Ethernet | بله (نصب دستی) | متوسط | محدود |
| W5100 | Ethernet | بله (پیشفرض IDE ) | بالا | کامل و رسمی |
۳. کدنویسی و تست ارتباط شبکه
در این مرحله برنامهای برای راهاندازی و تست ارتباط شبکه نوشته میشود. کدهای نمونه برای اتصال به شبکه، ارسال و دریافت داده از طریق پروتکلهای TCP یا UDP و اجرای یک وبسرور ساده در صورت نیاز، پایهایترین عملکردها را پوشش میدهند.
هدف این است که مطمئن شوید ماژول با کد نوشتهشده میتواند به شبکه وصل شود، داده ارسال و دریافت و بدون خطا کار کند. پس از نوشتن و آپلود کد روی برد، با ابزارهای مانیتور سریال، وضعیت ارتباط و دادههای رد و بدل شده بررسی میشوند.
اقدامات بعد از پیاده سازی ماژول شبکه(تست، امنیت و نگهداری)
پس از پیادهسازی موفق یک ماژول شبکه، کار به پایان نمیرسد؛ بلکه مرحلهای حساس و حیاتی آغاز میشود که تضمینکنندهی عملکرد پایدار، ایمن و طولانیمدت سیستم است. این بخش از فرآیند شامل اقداماتی است برای بررسی کیفیت اتصال، عیبیابی، بهینهسازی، حفظ امنیت ارتباطات و نگهداری فنی ماژول در بلندمدت. حتی اگر در مرحلهی پیادهسازی همه چیز بهدرستی پیش برود، بدون تستهای منظم و اعمال تنظیمات امنیتی مناسب، شبکه شما میتواند به راحتی دچار اختلال یا نفوذ شود.
همچنین بروزرسانی نرمافزار ماژول و ثبت دقیق لاگها از دیگر نکاتی هستند که در این مرحله نباید نادیده گرفته شوند. در ادامه، این اقدامات را به صورت گامبهگام و با نگاهی کاربردی بررسی خواهیم کرد تا از صحت، پایداری و امنیت پروژهی شبکهای شما اطمینان حاصل شود.
🔍جدول بررسیهای بعد از پیادهسازی (امنیت و تست):
| مرحله بررسی | ابزار یا روش پیشنهادی | توضیحات |
|---|---|---|
| تست اتصال | Ping / Serial Monitor | بررسی IP و پاسخدهی |
| مانیتورینگ ترافیک | Wireshark | کنترل و تحلیل بستههای ارسالی و دریافتی |
| امنیت ارتباط | رمزنگاری (SSL/MQTT over TLS) | پیشگیری از نفوذ |
| عیبیابی شبکه | لاگگیری، Serial Debug | بررسی خطاها یا قطع ارتباط |
بررسی ارتباط با پینگ و ابزارهای مانیتورینگ
بعد از پیادهسازی، باید اتصال شبکه را با ابزارهایی مانند پینگ و نرمافزارهای مانیتورینگ شبکه چک کنید. این کار به شناسایی قطع و وصل شدن، تأخیر، یا افت بستههای داده کمک میکند. همچنین باید اطمینان حاصل شود ماژول در شرایط مختلف محیطی و بار کاری مختلف، پایدار عمل میکند.
لاگگیری و عیبیابی عملکرد ماژول
در صورت بروز مشکلات، ثبت لاگهای دقیق از وضعیت ماژول، خطاها و رخدادهای مهم به عیبیابی کمک بزرگی میکند. پیشنهاد میشود مکانیزم ذخیره یا ارسال لاگ طراحی شود تا در صورت بروز مشکل سریعتر بتوان دلیل را پیدا کرد و رفع عیب نمود.
پیادهسازی امنیت پایه: رمزنگاری، احراز هویت، فایروال
امنیت در شبکههای امروزی بسیار اهمیت دارد. حداقل اقدام امنیتی شامل استفاده از رمزنگاری SSL/TLS برای دادههای ارسالی، احراز هویت کاربر یا دستگاه و پیادهسازی فایروال برای جلوگیری از دسترسی غیرمجاز است. همچنین بهروزرسانیهای امنیتی مرتب باید روی ماژول اعمال شود.
توصیههایی برای بهینهسازی عملکرد، جلوگیری از نویز و خرابی
برای افزایش عمر و کیفیت عملکرد ماژولها، نکاتی مانند استفاده از فیلترها برای کاهش نویز، تهویه مناسب، و استفاده از منابع تغذیه پایدار توصیه میشود. همچنین رعایت استانداردهای نصب و نگهداری میتواند از خرابیهای ناگهانی جلوگیری کند.
راهنمای بروزرسانی نرمافزار یا فرمور ماژول
آخرین مرحله، راهاندازی سیستمهای بهروزرسانی نرمافزار (Firmware Update) برای ماژول است. بهروزرسانی منظم باعث اضافه شدن قابلیتهای جدید، رفع باگها و افزایش امنیت میشود. نحوه انجام این بهروزرسانی میتواند از طریق اتصال مستقیم USB، OTA (Over The Air) یا سایر روشها انجام شود.
جمعبندی مقاله
در این راهنمای جامع تلاش کردیم مسیری روشن و کاربردی برای پیادهسازی ماژول شبکه ارائه دهیم؛ مسیری که از مرحلهی انتخاب و ارزیابی ماژول مناسب آغاز میشود و با پیادهسازی عملی، تست، ایمنسازی و نگهداری به پایان میرسد. چه با یک ماژول بیسیم مانند ESP8266 کار کنید و چه با یک ماژول سیمی مانند ENC28J60، مهمترین نکته آن است که تصمیمگیریها بر پایهی نیاز واقعی پروژه، شناخت کافی از سختافزار و توجه به اصول فنی انجام شود. با رعایت گامهای مطرحشده در این مقاله، میتوانید از سردرگمیهای رایج عبور کرده و یک شبکه پایدار، امن و قابل توسعه را ایجاد کنید. فراموش نکنید که نگهداری و بروزرسانی منظم ماژولها، تضمینکنندهی عمر طولانی و کارکرد بدون وقفه آنها در سیستمهای واقعی است.
⚠️ اگر هنوز در انتخاب یا راهاندازی ماژول شبکه خود دچار تردید هستید، حتما پروژهی خود را با متخصصان شبکه یا جامعههای فنی به اشتراک بگذارید تا بازخورد دقیقتری دریافت کنید.
سوالات متداول مشتریان ساهاکالا
بهترین ماژول شبکه برای آردوینو کدام است؟
بسته به نوع پروژه، برای ارتباط بیسیم ماژول ESP8266 یا ESP32 گزینههای محبوب و قدرتمندی هستند. اگر اتصال سیمی (اترنت) مدنظر باشد، ENC28J60 و W5100 از رایجترین گزینهها هستند. انتخاب نهایی به نیازهای پروژه مثل پهنای باند، مصرف انرژی و نوع پروتکل بستگی دارد.
تفاوت بین دو ماژول ENC28J60 و W5100 در چیست؟
هر دو ماژول برای اتصال اترنت طراحی شدهاند، اما W5100 از پایداری و سرعت بهتری برخوردار است و از کتابخانهی رسمی Ethernet آردوینو پشتیبانی میکند. در مقابل، ENC28J60 ارزانتر است ولی نیاز به کتابخانهی جداگانه مانند UIP Ethernet دارد و منابع پردازشی بیشتری مصرف میکند.
آیا استفاده از پروتکل MQTT روی ESP8266 ممکن است؟
بله، ESP8266 کاملاً از پروتکل MQTT پشتیبانی میکند. با نصب کتابخانههایی مثل Pub Sub Client میتوانید ارتباط با سرور MQTT برقرار کرده و دادهها را در پروژههای اینترنت اشیا ارسال یا دریافت کنید.
چطور میتوان عملکرد ماژول شبکه را تست کرد؟
ابتداییترین روش استفاده از دستور Ping برای بررسی اتصال شبکه است. همچنین میتوانید با اجرای یک وبسرور ساده یا ارسال داده به سرور از طریق TCP/UDP، عملکرد واقعی ماژول را تست کرده و لاگها را بررسی کنید.
