سوئیچ سیسکو مدل C۹۳۰۰-۴۸UXM-E

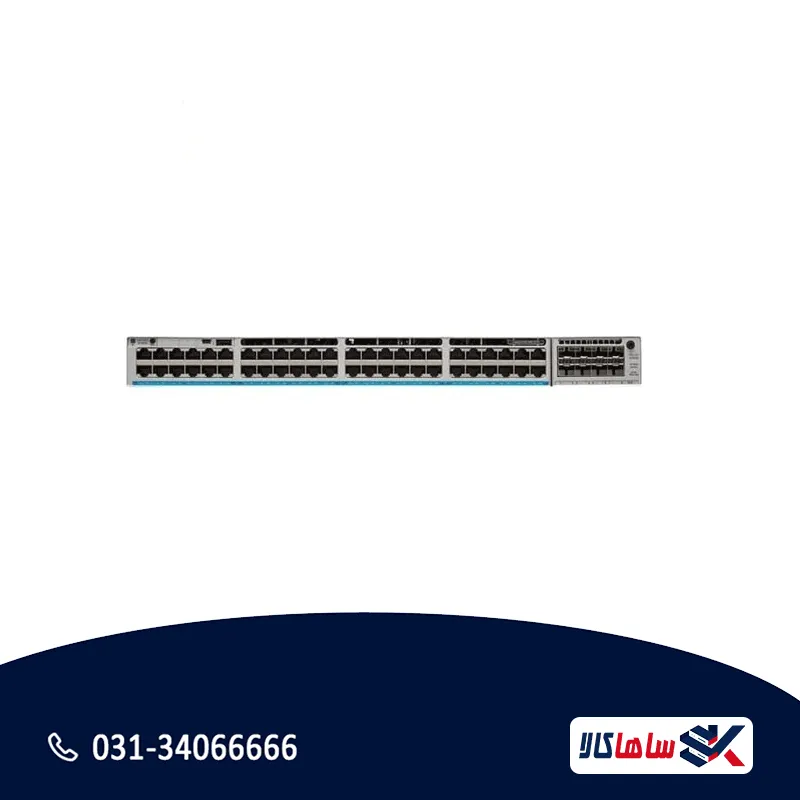

سوئیچ سیسکو Catalyst C9300-48UXM-E

سوئیچ Cisco Catalyst C9300-48UXM-E از سری Catalyst ۹۳۰۰ شرکت Cisco است و برای لایه دسترسی شبکه‌های سازمانی طراحی شده است. این سوئیچ ۴۸ پورت مسی Multigigabit با پشتیبانی از Cisco UPOE ارائه می‌دهد و امکان اتصال و تغذیه همزمان تجهیزات پرمصرف شبکه را از طریق یک کابل فراهم می‌کند.

سخت‌افزار این مدل کاملاً با مدل C9300-48UXM-A یکسان است و تنها تفاوت آن‌ها در سطح لایسنس است؛ نسخه E با لایسنس Network Essentials عرضه می‌شود.

ترکیب پورت‌ها

در این مدل ۳۶ پورت از سرعت‌های 100Mbps، 1Gbps و ۲.5Gbps پشتیبانی می‌کنند و ۱۲ پورت باقی‌مانده قابلیت فعالیت با سرعت‌های 100Mbps، 1Gbps، ۲.5Gbps، 5Gbps و 10Gbps را دارند. این ترکیب برای شبکه‌هایی مناسب است که بیشتر پورت‌ها به اکسس‌پوینت‌های Wi-Fi ۶، تلفن‌های IP و دوربین‌های تحت شبکه اختصاص دارد و تنها چند لینک به سرعت کامل ۱۰ گیگابیت نیاز دارند.

فناوری Cisco Multigigabit روی کابل‌کشی مسی موجود کار می‌کند. حداقل کابل مورد نیاز Cat 5e است و برای رسیدن به سرعت 10Gbps در طول کامل ۱۰۰ متر، کابل Cat 6A توصیه می‌شود.

تغذیه از طریق شبکه (UPOE)

این سوئیچ از Cisco UPOE با توان تا ۶۰ وات به ازای هر پورت پشتیبانی می‌کند و علاوه بر آن با استانداردهای PoE و PoE+ نیز سازگار است. میزان توان قابل استفاده به تعداد و ظرفیت منابع تغذیه نصب‌شده بستگی دارد:

توجه: سوئیچ به‌صورت پیش‌فرض تنها با یک منبع تغذیه ارسال می‌شود. منبع تغذیه دوم به‌صورت جداگانه سفارش داده می‌شود.

آپلینک ماژولار

پیکربندی پیش‌فرض این سوئیچ شامل ماژول آپلینک نیست و باید جداگانه خریداری شود. ماژول‌های سازگار عبارت‌اند از:

• C9300-NM-4G — چهار پورت 1G SFP
• C9300-NM-4M — چهار پورت Multigigabit
• C9300-NM-8X — هشت پورت 10G/1G SFP+
• C9300-NM-2Q — دو پورت 40G QSFP+
• C9300-NM-2Y — دو پورت 25G/10G/1G SFP28

ماژول‌های شبکه سری Catalyst ۳۸۵۰ نیز روی این سوئیچ پشتیبانی می‌شوند. ترانسیورها جداگانه سفارش داده می‌شوند.

پشته‌سازی و افزونگی

این مدل از StackWise-۴۸۰ با پهنای باند پشته ۴۸۰ گیگابیت بر ثانیه و امکان اتصال تا ۸ دستگاه در یک پشته پشتیبانی می‌کند. کابل پشته (STACK-T1-50CM، STACK-T1-1M یا STACK-T1-3M) جداگانه سفارش داده می‌شود.

نکته مهم در پشته‌سازی این است که تمام اعضای یک پشته باید سطح لایسنس یکسان داشته باشند. یعنی C9300-48UXM-E تنها با سایر سوئیچ‌های سری C9300 دارای Network Essentials قابل پشته‌سازی است.

همچنین Cisco StackPower پشتیبانی می‌شود که امکان اشتراک‌گذاری توان منابع تغذیه میان اعضای پشته را فراهم می‌کند. سه فن قابل تعویض در محل (FRU) با افزونگی N+۱ نیز روی دستگاه نصب است.

لایسنس Network Essentials

پسوند E در نام مدل نشان‌دهنده لایسنس دائمی Network Essentials است. این سطح لایسنس مجموعه قابلیت‌های پایه و کاربردی را پوشش می‌دهد:

• سوئیچینگ لایه ۲ به‌صورت کامل
• مسیریابی Routed Access شامل RIP، EIGRP Stub و OSPF تا سقف ۱۰۰۰ مسیر
• Policy-Based Routing و PIM Stub Multicast تا سقف ۱۰۰۰ مسیر
• Private VLAN و VRRP
• احراز هویت ۸۰۲.1X، رمزنگاری MACsec-۱۲۸، CoPP و SXP
• QoS، First Hop Security، IP SLA Responder و SSO
• تله‌متری مدل‌محور، sampled NetFlow، SPAN و RSPAN

قابلیت‌هایی که در این سطح لایسنس در دسترس نیستند و نیازمند ارتقا به Network Advantage هستند:

• پروتکل‌های مسیریابی پیشرفته: BGP، EIGRP کامل، OSPF کامل، IS-IS و HSRP
• بخش‌بندی شبکه: VRF، VXLAN، LISP، Cisco TrustSec، SGT، MPLS و mVPN
• معماری SD-Access سیسکو
• اتوماسیون: NETCONF، RESTCONF، gRPC، YANG، PnP Agent و GuestShell
• رمزنگاری MACsec-۲۵۶
• ارتقای نرم‌افزاری بدون قطعی (xFSU)، GIR و Patching
• AVB، PTP و CoAP

توجه: برای سفارش این سوئیچ به‌صورت نو، خرید یک لایسنس اشتراکی Cisco Catalyst یا Cisco DNA (با دوره ۳، ۵ یا ۷ ساله) از سوی سیسکو الزامی است و سطح آن باید با سطح لایسنس شبکه هم‌خوانی داشته باشد.

C9300-48UXM-E مناسب چه شبکه‌ای است؟

این مدل زمانی انتخاب درستی است که شبکه به سوئیچینگ لایه ۲، مسیریابی سبک و تغذیه UPOE با تراکم بالا نیاز دارد، اما قرار نیست از BGP، VXLAN، MPLS یا معماری SD-Access استفاده کند. در چنین سناریوهایی نسخه E همان سخت‌افزار نسخه A را با هزینه کمتر در اختیار قرار می‌دهد.

کاربردهای متداول: لایه دسترسی ساختمان‌های اداری، مراکز آموزشی، بیمارستان‌ها، هتل‌ها، محیط‌های با تراکم بالای اکسس‌پوینت بی‌سیم و زیرساخت‌های دوربین تحت شبکه.
