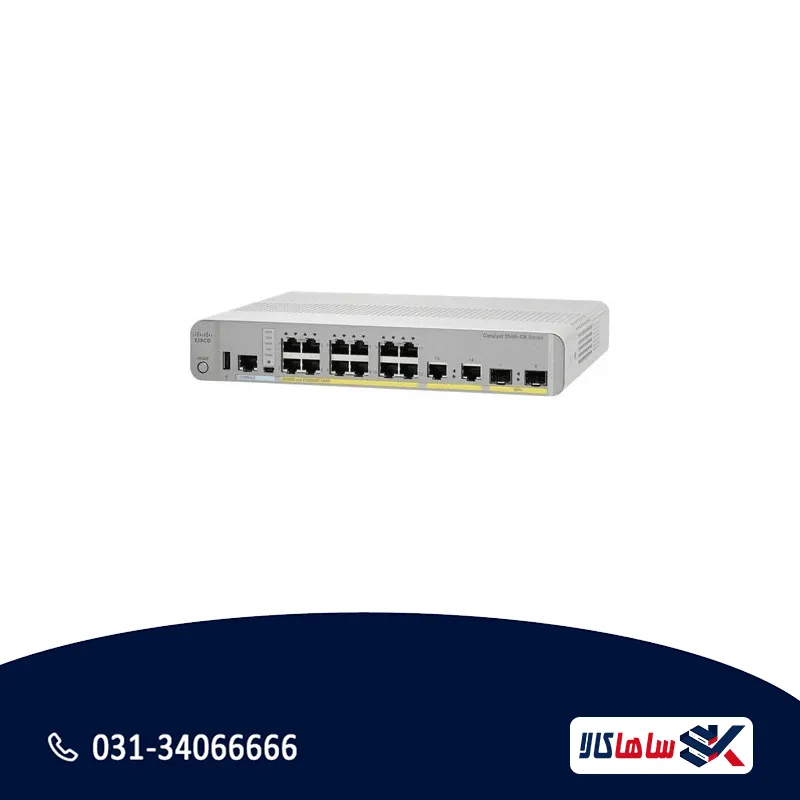

سوئیچ سیسکو Catalyst WS-C۳۵۶۰CX-۱۲PD-S

معرفی سوئیچ سیسکو WS-C3560CX-12PD-S

سوئیچ Cisco Catalyst WS-C3560CX-12PD-S از خانواده سوئیچ‌های کامپکت سری ۳۵۶۰-CX است و ترکیبی را ارائه می‌دهد که در بین سوئیچ‌های سیسکو کمیاب محسوب می‌شود: مسیریابی کامل لایه ۳، آپلینک ده گیگابیت و طراحی بدون فن، همه در یک دستگاه کوچک که حتی زیر میز یا روی دیوار قابل نصب است.

این سوئیچ دوازده پورت گیگابیت با قابلیت PoE+ و بودجه توان دویست و چهل وات دارد. بخش آپلینک آن شامل دو پورت SFP+ ده گیگابیت به‌همراه دو پورت گیگابیت مسی است، یعنی در مجموع شانزده پورت روی پنل جلو.

در پارت‌نامبر 12PD، عدد ۱۲ تعداد پورت، حرف P نشانه قابلیت PoE و حرف D به معنای وجود آپلینک ده گیگابیت است. پسوند S در انتها یعنی فیچرست IP Base که مسیریابی لایه ۳ را فعال می‌کند.

مشخصات فنی سوئیچ سیسکو WS-C3560CX-12PD-S

چرا این مدل در بین سوئیچ‌های کامپکت متمایز است

سوئیچ‌های کامپکت معمولاً مصالحه‌ای بین اندازه و قابلیت هستند. این مدل سه ویژگی را که معمولاً با هم جمع نمی‌شوند در یک دستگاه کوچک ارائه می‌دهد:

مسیریابی واقعی لایه ۳. با فیچرست IP Base، این سوئیچ می‌تواند بین وی‌لن‌ها بدون نیاز به روتر بالادست مسیریابی کند و از پروتکل‌های مسیریابی پویا پشتیبانی می‌کند. بیشتر سوئیچ‌های کامپکت هم‌اندازه، صرفاً لایه ۲ هستند.

آپلینک ده گیگابیت. دو پورت SFP+ امکان اتصال پرسرعت به هسته شبکه را می‌دهند. در سوئیچ کامپکت دوازده پورتی، این سطح از پهنای باند آپلینک غیرمعمول است و باعث می‌شود سوئیچ در آینده هم گلوگاه نشود.

سکوت کامل. دستگاه هیچ فنی ندارد. در اتاق جلسات، کلاس درس، لابی هتل، فروشگاه و هر جایی که تجهیزات در معرض دید و شنوایی افراد است، این ویژگی تعیین‌کننده است.

بودجه توان PoE و محاسبه عملی

بودجه دویست و چهل واتی این سوئیچ در عمل به این معناست:

• تا ۸ دستگاه PoE+ سی واتی مانند اکسس‌پوینت نسل جدید یا دوربین PTZ.
• تا ۱۲ دستگاه پانزده واتی مانند تلفن IP و دوربین ثابت، یعنی تمام پورت‌ها به‌صورت همزمان.
• ترکیب دلخواه تا وقتی مجموع مصرف از بودجه عبور نکند. سیسکو با مذاکره توان از طریق CDP و LLDP-MED، توان واقعی هر دستگاه را تخصیص می‌دهد نه توان کامل کلاس آن.

برای مشاهده وضعیت لحظه‌ای بودجه و مصرف هر پورت، از دستور show power inline استفاده کنید.

قابلیت‌های لایه ۳ با فیچرست IP Base

فیچرست IP Base که به‌صورت پیش‌فرض روی این مدل نصب است، این امکانات را فعال می‌کند:

• مسیریابی استاتیک کامل بین وی‌لن‌ها بدون نیاز به روتر خارجی.
• پروتکل‌های مسیریابی پویا شامل RIP و OSPF با محدودیت تعداد مسیر و EIGRP Stub.
• Policy Based Routing برای هدایت ترافیک بر اساس سیاست.
• HSRP و VRRP برای افزونگی گیت‌وی پیش‌فرض.
• مالتی‌کست لایه ۳ با پشتیبانی از PIM و IGMP.
• IPv6 با مسیریابی و امنیت کامل.

در صورت نیاز به مسیریابی پیشرفته‌تر، امکان ارتقا به فیچرست IP Services از طریق لایسنس RTU وجود دارد.

گزینه‌های نصب

یکی از مزیت‌های عملی سوئیچ‌های کامپکت، انعطاف در محل نصب است. این مدل به چند شکل نصب می‌شود:

• روی میز یا قفسه به‌صورت معمولی.
• روی دیوار با براکت مخصوص، مناسب راهروها و فضاهای فنی.
• زیر میز، برای اتاق جلسات و ایستگاه‌های کاری.
• داخل رک استاندارد با براکت رک‌مونت.
• روی ریل دین در تابلوهای برق و محیط‌های صنعتی.

براکت‌های نصب معمولاً همراه دستگاه عرضه می‌شوند اما در محموله‌های استوک ممکن است جدا شده باشند. پیش از خرید بپرسید.

مزایای کلیدی سوئیچ سیسکو WS-C3560CX-12PD-S

• ترکیب کم‌نظیر مسیریابی لایه ۳، آپلینک ده گیگابیت و طراحی بدون فن در یک دستگاه کوچک.
• بودجه PoE دویست و چهل واتی که برای تغذیه همزمان دوازده تلفن IP یا هشت اکسس‌پوینت نسل جدید کافی است.
• شانزده پورت در مجموع، شامل دوازده پورت دسترسی و چهار پورت آپلینک.
• امکان جایگزینی روتر کوچک شعبه در سناریوهایی که فقط مسیریابی داخلی لازم است.
• مصرف برق پایین و بدون نیاز به تهویه فعال.
• امنیت لایه دسترسی شامل ۸۰۲.1X، DHCP Snooping، Dynamic ARP Inspection و ACL.
• پشتیبانی از Energy Efficient Ethernet برای کاهش مصرف پورت‌های بی‌کار.
• انعطاف در نصب که نیاز به رک اختصاصی را حذف می‌کند.

کاربردهای سوئیچ سیسکو WS-C3560CX-12PD-S

• شعب کوچک سازمانی که هم به مسیریابی داخلی و هم به تغذیه PoE نیاز دارند و فضای رک ندارند.
• اتاق‌های جلسات و سالن‌های کنفرانس با تجهیزات ویدئوکنفرانس و اکسس‌پوینت.
• لابی هتل، پذیرش و فضاهای در معرض دید که سکوت و ظاهر تمیز اهمیت دارد.
• فروشگاه‌های زنجیره‌ای برای اتصال صندوق، دوربین، کارت‌خوان و اکسس‌پوینت.
• کلاس‌های هوشمند و محیط‌های آموزشی با چند اکسس‌پوینت و نمایشگر تحت شبکه.
• گسترش شبکه به ساختمان‌های فرعی با اتصال فیبر ده گیگابیت به هسته اصلی.
• محیط‌های صنعتی سبک با نصب روی ریل دین در تابلو.
• زیرساخت دوربین مداربسته در محدوده‌های کوچک با نیاز به مسیریابی جداگانه شبکه دوربین.

مدل‌های هم‌خانواده و تفاوت آن‌ها

در سری ۳۵۶۰-CX چند مدل با نام مشابه وجود دارد که تفاوت آن‌ها در آپلینک و بودجه توان است. پیش از خرید پارت‌نامبر کامل را بررسی کنید:

• WS-C3560CX-12PD-S: همین محصول با دو آپلینک ده گیگابیت SFP+ و دو آپلینک گیگابیت مسی.
• WS-C3560CX-12PC-S: همان دوازده پورت PoE و همان بودجه ۲۴۰ وات، اما آپلینک آن دو پورت SFP یک گیگابیت است نه ده گیگابیت.
• WS-C3560CX-8PC-S: نسخه هشت پورت با بودجه توان کمتر.
• سری ۲۹۶۰-CX: ظاهر مشابه اما فقط لایه ۲ با فیچرست LAN Base و بدون قابلیت مسیریابی.

تفاوت اصلی بین PD و PC در آپلینک ده گیگابیت است که در قیمت و کارایی آینده شبکه اثر مستقیم دارد.

نکات مهم پیش از خرید

• تأیید فیچرست: با دستور show version مطمئن شوید ایمیج نصب‌شده IP Base است و کسی نسخه LAN Base را روی دستگاه بارگذاری نکرده باشد.
• تست بار PoE: بودجه ۲۴۰ وات باید زیر بار واقعی تست شود، نه فقط با یک تلفن IP کم‌مصرف.
• ماژول SFP+: ترانسیورها جداگانه تهیه می‌شوند و باید با نوع فیبر و فاصله شما هماهنگ باشند.
• براکت نصب: براکت دیواری، رک‌مونت یا ریل دین ممکن است همراه دستگاه استوک نباشد.
• سلامت پورت‌ها: هر شانزده پورت باید از نظر لینک و تحویل توان تست شوند.
• وضعیت پشتیبانی: بر اساس اطلاعیه‌های پایان عمر سیسکو، آخرین روز سفارش مدل‌های منتخب این سری در سال ۲۰۲۴ بوده و تاریخ پایان پشتیبانی رسمی سال ۲۰۲۹ اعلام شده است. یعنی این سوئیچ برخلاف سری‌های قدیمی‌تر، همچنان در دوره پشتیبانی قرار دارد.

نتیجه گیری

سوئیچ WS-C3560CX-12PD-S انتخابی هوشمندانه برای محیط‌هایی است که به قابلیت‌های یک سوئیچ سازمانی کامل نیاز دارند اما نه فضای رک دارند و نه می‌توانند نویز فن را تحمل کنند. ترکیب مسیریابی لایه ۳، بودجه PoE دویست و چهل واتی و آپلینک ده گیگابیت، این دستگاه کوچک را به گزینه‌ای تبدیل کرده که می‌تواند نقش کامل یک شعبه را به‌تنهایی پوشش دهد.

اگر به آپلینک ده گیگابیت نیاز ندارید، مدل PC با آپلینک یک گیگابیت اقتصادی‌تر است. اگر مسیریابی لایه ۳ لازم ندارید، سری ۲۹۶۰-CX گزینه ارزان‌تری خواهد بود. اگر تعداد پورت‌های بیشتری می‌خواهید، مدل‌های رک‌مونت ۲۴ و ۴۸ پورت را بررسی کنید.

تمام سوئیچ‌های عرضه‌شده در ساهاکالا پیش از ارسال از نظر سلامت پورت، تست بار PoE و نسخه ایمیج بررسی می‌شوند و با گارانتی ارائه می‌گردند. برای مشاهده سایر مدل‌ها صفحه خرید سوئیچ سیسکو را ببینید و برای استعلام قیمت و موجودی روز با کارشناسان فروش تماس بگیرید.
