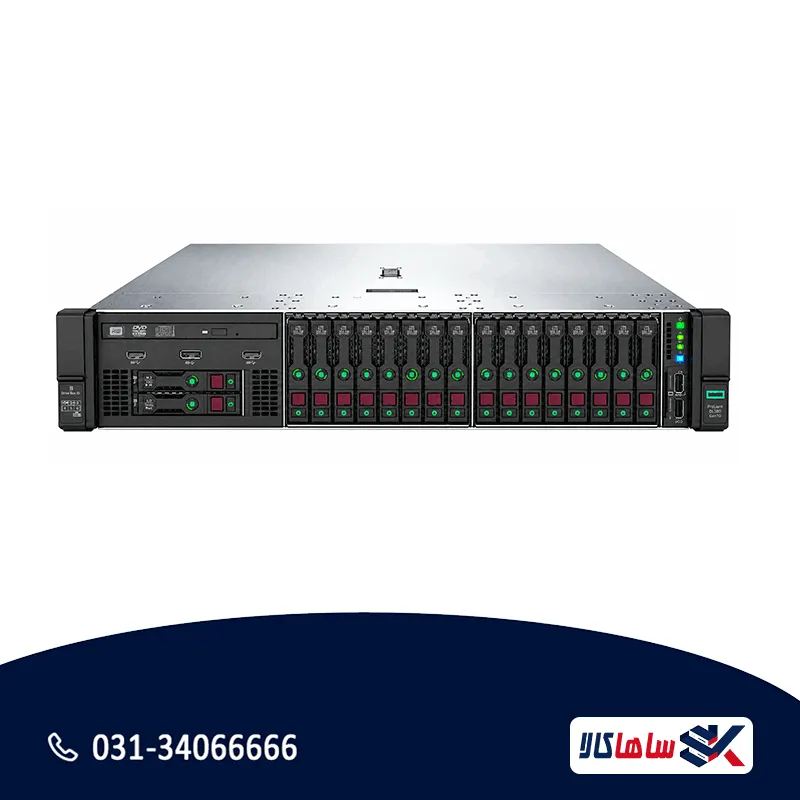

سرور HP DL۳۸۰ Gen۱۰ پیکربندی ۱۵LFF + ۲SFF استوک

سرور HPE ProLiant DL380 Gen10 با پیکربندی 15LFF + 2SFF چیست

سرور ProLiant DL380 Gen10 پرفروش‌ترین سرور رک‌مونت دو سوکته بازار در نسل دهم است و پیکربندی 15LFF + 2SFF یکی از پرظرفیت‌ترین حالت‌های آن برای ذخیره‌سازی محسوب می‌شود.

ترکیب عددی این پیکربندی به این شکل است: دوازده درایو LFF در پنل جلو، سه درایو LFF در قفسه پشتی و دو درایو SFF در قفسه پشتی. مجموعاً هفده بی درایو روی یک شاسی 2U.

این پیکربندی از شاسی 12LFF استاندارد ساخته می‌شود و با افزودن قفسه‌های پشتی به ظرفیت فعلی می‌رسد. مستندات رسمی HPE تأیید می‌کند که شاسی 12LFF از قفسه پشتی 3LFF به‌همراه 2SFF پشتیبانی می‌کند.

معماری هوشمند این پیکربندی

نکته‌ای که این پیکربندی را از یک سرور 12LFF ساده متمایز می‌کند، وجود دو بی SFF در پشت دستگاه است. این دو بی برای نصب SSD سیستم‌عامل در نظر گرفته می‌شوند.

چرا این تفکیک اهمیت دارد؟ در یک سرور ذخیره‌سازی، اگر سیستم‌عامل روی همان درایوهای دیتا نصب شود، دو مشکل ایجاد می‌شود. اول اینکه دو بی از ظرفیت مفید کم می‌شود و دوم اینکه تداخل ورودی و خروجی سیستم‌عامل با ترافیک دیتا، کارایی هر دو را کاهش می‌دهد.

با این معماری، پانزده درایو LFF کاملاً در اختیار دیتا قرار می‌گیرد و سیستم‌عامل روی دو SSD پشتی با آرایه RAID ۱ اجرا می‌شود. تعویض درایو سیستم‌عامل هم بدون دست زدن به آرایه دیتا انجام می‌شود.

مشخصات فنی سرور DL380 Gen10

محدودیت مهم اسلات‌های PCIe در این پیکربندی

این بخش را حتماً پیش از خرید بخوانید، چون در اکثر آگهی‌های بازار به آن اشاره نمی‌شود.

مستندات HPE صراحتاً اعلام می‌کند که قفسه درایو پشتی 3LFF فضای رایزر ثانویه و ثالثیه را اشغال می‌کند. سرور DL380 Gen10 در حالت کامل تا هشت اسلات PCIe با سه رایزر دارد، اما در این پیکربندی عملاً فقط رایزر اصلی با اسلات‌های ۱ تا ۳ در دسترس می‌ماند.

معنای عملی این محدودیت:

• اگر به کارت شبکه ده گیگابیت، HBA اضافه و کارت GPU به‌طور همزمان نیاز دارید، این پیکربندی جوابگو نیست.
• اگر کنترلر ذخیره‌سازی دوم یا SAS Expander لازم دارید، یکی از همان سه اسلات باقی‌مانده مصرف می‌شود.
• برای اکثر کاربردهای ذخیره‌سازی که به یک کارت شبکه ده گیگابیت و یک کنترلر نیاز دارند، سه اسلات کافی است.

اگر ظرفیت درایو برایتان اولویت اول است و توسعه PCIe اولویت دوم، این معامله منطقی است. اگر برعکس، پیکربندی 12LFF ساده بدون قفسه پشتی، اسلات‌های بیشتری در اختیارتان می‌گذارد.

کنترلر P816i-a و مدیریت درایوها

این دستگاه با کنترلر HPE Smart Array P816i-a عرضه می‌شود که شانزده پورت SAS داخلی دارد و قدرتمندترین کنترلر داخلی خانواده Gen10 محسوب می‌شود.

مزایای این کنترلر نسبت به P408i-a که هشت پورت دارد:

• پشتیبانی از تعداد درایو بیشتر بدون نیاز به کارت اکسپندر و بدون اشغال اسلات PCIe اضافه.
• حافظه کش چهار گیگابایتی با پشتیبان باتری فلش برای حفظ داده‌های کش در قطعی برق.
• پشتیبانی از سطوح RAID صفر، یک، پنج، شش، ده، پنجاه و شصت.
• مدیریت یکپارچه از طریق iLO و ابزار Smart Storage Administrator.

نکته‌ای که باید بدانید: این پیکربندی هفده بی درایو دارد در حالی که کنترلر شانزده پورت داخلی ارائه می‌دهد. بسته به نوع بک‌پلین قفسه پشتی، ممکن است تمام بی‌ها به‌طور کامل در دسترس باشند یا برای استفاده از آخرین بی به تنظیمات خاص نیاز باشد. تعداد دقیق درایوهای قابل شناسایی در این دستگاه پیش از تحویل تست و به شما اعلام می‌شود.

برای بررسی خودتان پس از تحویل، در محیط Smart Storage Administrator یا با دستور ssacli ctrl all show config تعداد درایوهای شناسایی‌شده را ببینید.

منبع تغذیه و برنامه‌ریزی توان

این دستگاه با یک منبع تغذیه Flex Slot پانصد واتی عرضه می‌شود. دو نکته مهم در این باره:

ظرفیت توان: مصرف واقعی این سرور به تعداد و نوع درایوها، مدل پردازنده و میزان حافظه بستگی دارد. هر هارد LFF در حالت چرخش حدود هفت تا دوازده وات و در لحظه راه‌اندازی چند برابر آن مصرف می‌کند. با پانزده هارد به‌همراه دو پردازنده و حافظه کامل، توان پانصد وات در محدوده حداقلی قرار می‌گیرد. اگر قصد دارید تمام بی‌ها را پر کنید، ارتقا به منبع هشتصد واتی توصیه می‌شود.

افزونگی: شاسی دو اسلات منبع تغذیه دارد اما در این دستگاه یک منبع نصب است. یعنی خرابی منبع تغذیه به معنای قطعی کامل سرور خواهد بود. برای سرور ذخیره‌سازی که قطعی ناگهانی می‌تواند به آرایه آسیب بزند، افزودن منبع دوم ارزش سرمایه‌گذاری دارد.

منبع تغذیه دوم و ارتقای توان به‌صورت جداگانه در ساهاکالا قابل تهیه است. برای انتخاب توان مناسب بر اساس پیکربندی نهایی خود با کارشناسان فروش مشورت کنید.

کدی درایو

این سرور بدون کدی درایو عرضه می‌شود. برای استفاده از تمام ظرفیت، پانزده کدی LFF سه و نیم اینچی و دو کدی SFF دو و نیم اینچی لازم است.

کدی‌های Smart Carrier نسل هشتم، نهم و دهم سرورهای ProLiant با یکدیگر سازگار هستند، بنابراین تهیه آن‌ها در بازار دشوار نیست. کدی‌های نسل دهم چراغ نمایشگر وضعیت درایو دارند که تشخیص درایو معیوب را ساده می‌کند.

کدی‌های مورد نیاز به‌صورت جداگانه در ساهاکالا موجود است و می‌توانید همراه سرور سفارش دهید.

الزام فن High Performance

درایوهای نصب‌شده در پشت دستگاه، مسیر خروج هوای گرم را تغییر می‌دهند و به همین دلیل HPE استفاده از کیت فن High Performance را برای پیکربندی‌های دارای درایو پشتی الزامی کرده است.

خبر خوب اینکه مدل‌های شاسی 12LFF این فن‌ها را به‌صورت استاندارد دارند. با این حال در سرور دست دوم، تعویض فن یا جابه‌جایی قطعات ممکن است رخ داده باشد. پس از راه‌اندازی، وضعیت فن‌ها را در کنسول iLO بررسی کنید و از نبود هشدار دمایی مطمئن شوید.

حافظه و پردازنده

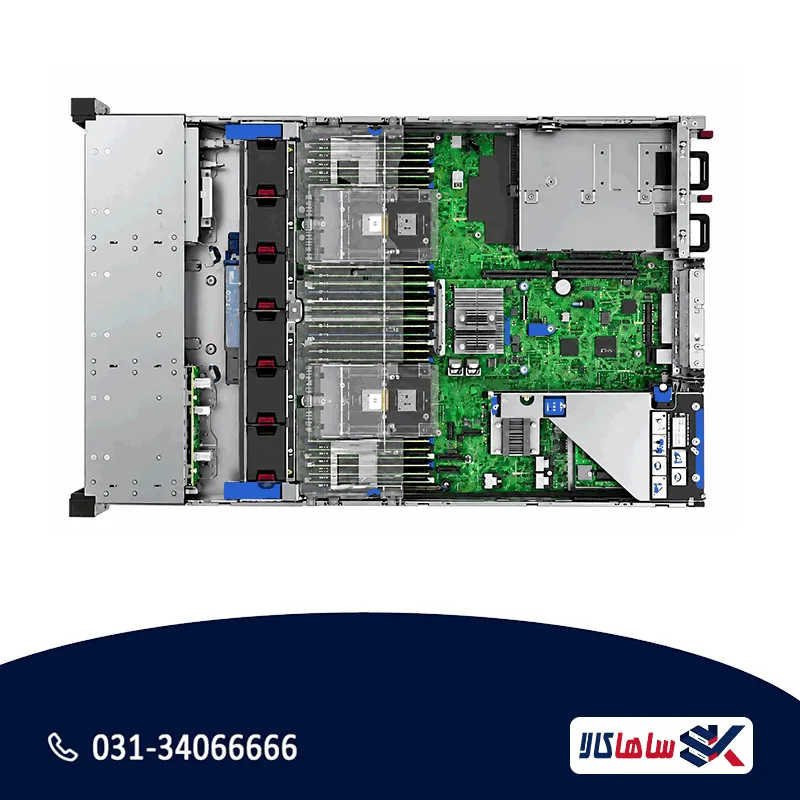

این سرور بیست و چهار اسلات حافظه DDR4 دارد، دوازده اسلات برای هر پردازنده. حداکثر ظرفیت با ماژول‌های RDIMM به یک و نیم ترابایت و با LRDIMM به سه ترابایت می‌رسد.

نکته‌ای که در خرید اهمیت دارد: نسل پردازنده سرعت حافظه را تعیین می‌کند. پردازنده‌های نسل اول Xeon Scalable حداکثر با حافظه ۲۶۶۶ کار می‌کنند و نسل دوم تا ۲۹۳۳ می‌روند. اگر ماژول ۲۹۳۳ روی سروری با پردازنده نسل اول نصب شود، با سرعت ۲۶۶۶ کار خواهد کرد.

برای تشخیص نسل پردازنده به رقم دوم مدل نگاه کنید. در مدل‌هایی مانند ۵۱۱۸ رقم یک یعنی نسل اول و در مدل‌هایی مانند ۵۲۱۸ رقم دو یعنی نسل دوم.

در پیکربندی ذخیره‌سازی، معمولاً نیازی به پردازنده‌های پرهسته گران‌قیمت نیست. یک جفت Xeon Silver یا Gold میان‌رده با حافظه کافی، کارایی بهتری به ازای هزینه می‌دهد، چون گلوگاه اصلی این سرور دیسک است نه پردازنده.

مدیریت از راه دور با iLO ۵

کنترلر مدیریتی iLO ۵ دسترسی کامل به سرور را بدون حضور فیزیکی فراهم می‌کند:

• کنسول گرافیکی از راه دور برای نصب سیستم‌عامل و ورود به BIOS.
• روشن و خاموش کردن و ریست مستقل از وضعیت سیستم‌عامل.
• مانیتورینگ دما، فن، منبع تغذیه و سلامت درایوها.
• Virtual Media برای اتصال فایل ایزو از راه دور.
• Silicon Root of Trust که فریمور را در سطح سیلیکون اعتبارسنجی می‌کند.

توجه کنید که برخی قابلیت‌ها مانند کنسول گرافیکی نیازمند لایسنس iLO Advanced هستند. وضعیت لایسنس دستگاه را پیش از خرید بپرسید.

کاربردهای این پیکربندی

سرور ذخیره‌سازی و NAS سازمانی: با پانزده درایو LFF و دیسک‌های ظرفیت‌بالا، ظرفیت خام قابل توجهی روی یک شاسی 2U به دست می‌آید که با راهکارهایی مانند ZFS یا Storage Spaces مدیریت می‌شود.

سرور ضبط دوربین مداربسته: سیستم‌های نظارت تصویری با ده‌ها دوربین، نیازمند ظرفیت زیاد و نوشتن مداوم هستند. درایوهای LFF مخصوص نظارت تصویری دقیقاً برای این کار طراحی شده‌اند و سیستم‌عامل روی SSD پشتی از تداخل با ترافیک نوشتن در امان می‌ماند.

سرور بکاپ و آرشیو: مقصد پشتیبان‌گیری شبکه با نرم‌افزارهایی مانند Veeam که به ظرفیت زیاد و نرخ نوشتن پایدار نیاز دارند.

نود ذخیره‌سازی توزیع‌شده: در خوشه‌های Ceph یا راهکارهای Software Defined Storage، این چگالی درایو به ازای هر یونیت رک اقتصادی است.

سرور فایل و اشتراک سازمانی: فایل سرور مرکزی سازمان با حجم بالای اسناد، تصاویر و ویدئو.

محیط مجازی‌سازی با نیاز ذخیره‌سازی محلی: هاست مجازی‌سازی که ماشین‌های مجازی روی SSD و دیتای حجیم روی درایوهای LFF قرار می‌گیرند.

نکات خرید سرور استوک DL380 Gen10

• کدی درایو: این دستگاه بدون کدی عرضه می‌شود. پانزده کدی LFF و دو کدی SFF جداگانه سفارش دهید.
• توان منبع تغذیه: منبع نصب‌شده ۵۰۰ وات است. اگر قصد پر کردن تمام بی‌ها را دارید، ارتقا به ۸۰۰ وات را در بودجه لحاظ کنید.
• افزونگی تغذیه: اسلات دوم منبع تغذیه خالی است. برای سرور ذخیره‌سازی، افزودن منبع دوم توصیه می‌شود.
• باتری کش کنترلر: سلامت ماژول باتری P816i-a را بررسی کنید. باتری خراب یعنی غیرفعال شدن کش نوشتن و افت شدید کارایی.
• تعداد درایو شناسایی‌شده: پس از نصب کدی و درایو، تعداد درایوهای دیده‌شده را در Smart Storage Administrator بررسی کنید.
• نوع فن: فن‌های High Performance برای این پیکربندی الزامی هستند.
• ریل رک: ریل 2U جداگانه تهیه می‌شود و وزن این سرور با درایو کامل قابل توجه است.
• وضعیت لایسنس iLO: نسخه Standard یا Advanced بودن را مشخص کنید.
• نسل پردازنده: رقم دوم مدل پردازنده نسل را نشان می‌دهد و سرعت حافظه قابل استفاده را تعیین می‌کند.

سرورهای عرضه‌شده در ساهاکالا پیش از ارسال از نظر سلامت بک‌پلین، کابل‌کشی درایوها، وضعیت کنترلر، فن‌ها و منابع تغذیه بررسی می‌شوند. برای استعلام پیکربندی دقیق موجود و قیمت روز با کارشناسان فروش تماس بگیرید.

سوالات متداول

15LFF یعنی چه؟ مگر DL380 دوازده بی ندارد؟
شاسی استاندارد دوازده بی LFF در جلو دارد. سه بی دیگر از قفسه پشتی می‌آید که مجموع را به پانزده می‌رساند. دو بی SFF پشتی نیز جداگانه محاسبه می‌شود.

دو بی SFF پشتی برای چه کاری است؟
معمولاً برای نصب دو SSD سیستم‌عامل با آرایه RAID ۱. این تفکیک باعث می‌شود کل ظرفیت درایوهای LFF در اختیار دیتا بماند.

چند اسلات PCIe در این پیکربندی باقی می‌ماند؟
قفسه پشتی 3LFF فضای رایزر ثانویه و ثالثیه را اشغال می‌کند، بنابراین عملاً سه اسلات رایزر اصلی در دسترس است.

آیا می‌توان درایو SSD در بی‌های LFF نصب کرد؟
بله با استفاده از کدی تبدیل، اما در پیکربندی ذخیره‌سازی معمولاً منطق اقتصادی ندارد و بهتر است SSD در بی‌های SFF پشتی قرار گیرد.

حداکثر ظرفیت ذخیره‌سازی این سرور چقدر است؟
به ظرفیت درایوهای انتخابی بستگی دارد. با درایوهای LFF پرظرفیت امروزی، ظرفیت خام قابل توجهی روی پانزده بی به دست می‌آید. محاسبه نهایی را بر اساس سطح RAID انتخابی انجام دهید.

آیا این سرور برای مجازی‌سازی مناسب است؟
بله، به‌ویژه در سناریوهایی که ذخیره‌سازی محلی حجیم لازم است. برای مجازی‌سازی با تعداد زیاد ماشین مجازی پرتراکنش، پیکربندی SFF با درایوهای بیشتر و سریع‌تر گزینه بهتری است.
